ซีรีส์แบบเกลียว Watson® WPS-CA/TG

พัลส์วาล์วแบบเกลียว

พัลส์วาล์วแบบเกลียว Watson® ใช้ตัววาล์วแบบมุมฉากที่แข็งแรง พร้อมการเชื่อมต่อเกลียว G มาตรฐาน สำหรับระบบทำความสะอาดด้วยพัลส์เจ็ทของเครื่องดักฝุ่นแบบถุงกรอง ซีรีส์ WPS-CA/TG ครอบคลุมรุ่น DN20 ถึง DN76 เพื่อการเชื่อมต่อท่อเป่าฝุ่นที่มั่นคง การจ่ายพัลส์ที่เชื่อถือได้ และงานดักฝุ่นอุตสาหกรรมรอบการทำงานสูง

ดูรุ่นซีรีส์ TGขอใบเสนอราคา

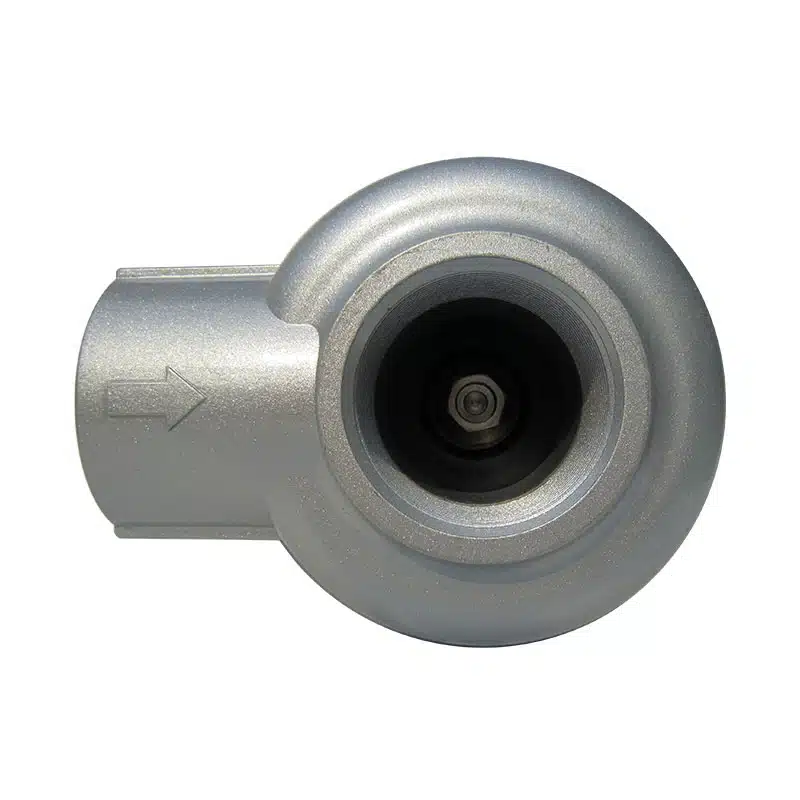

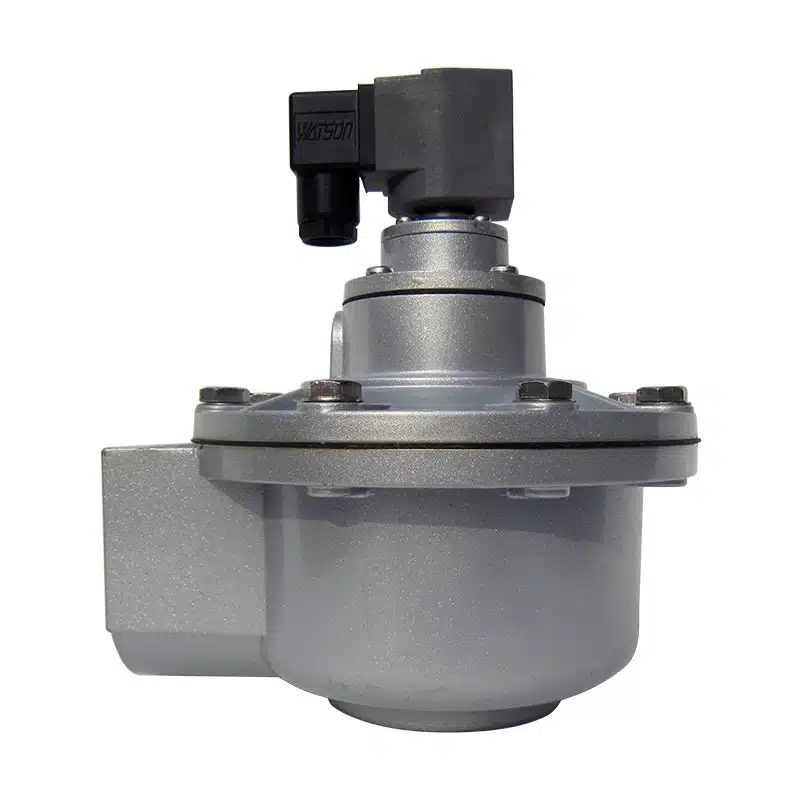

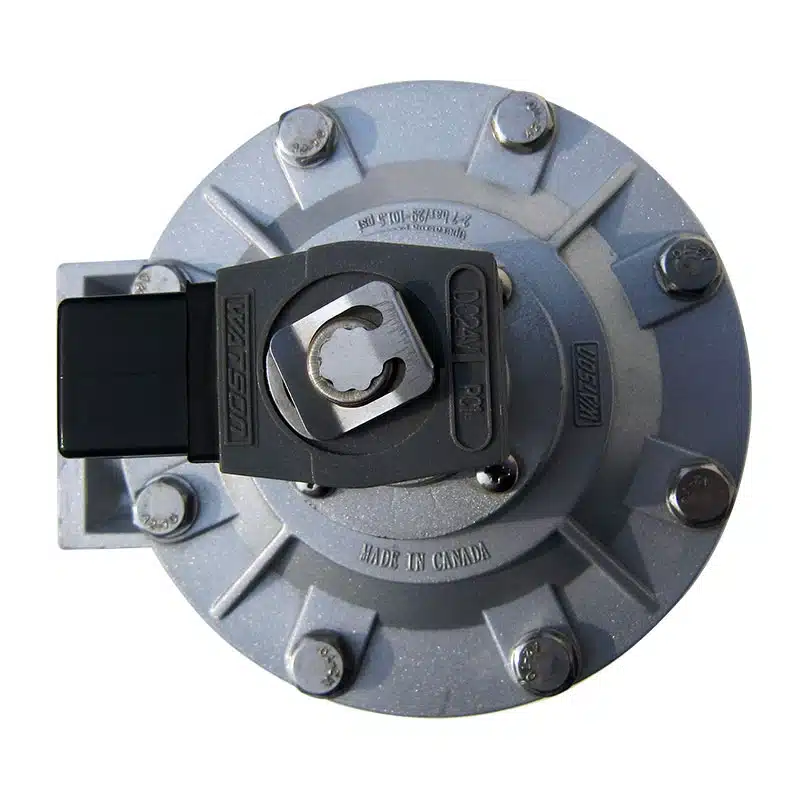

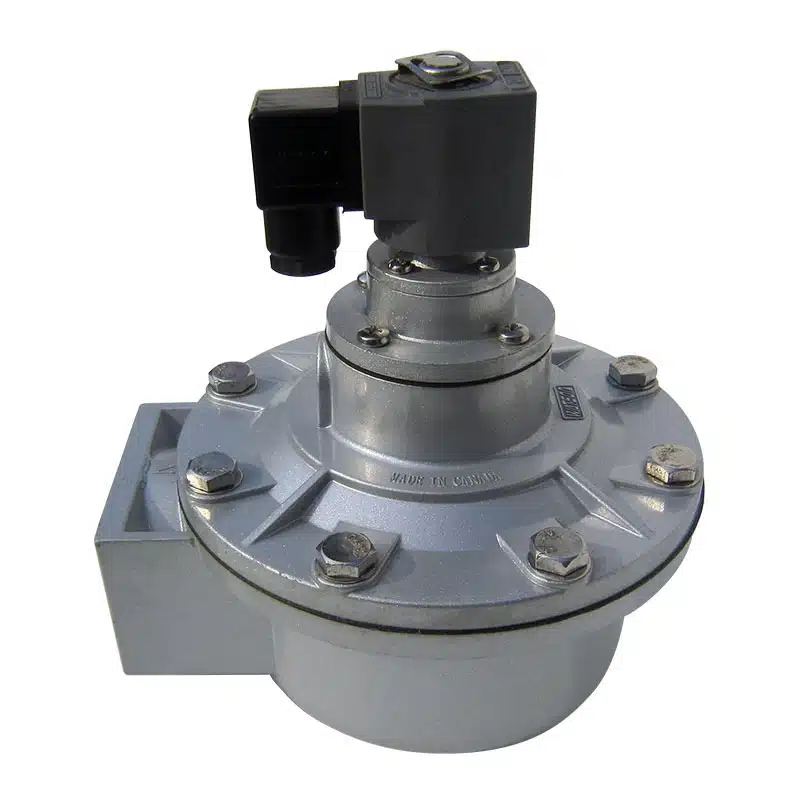

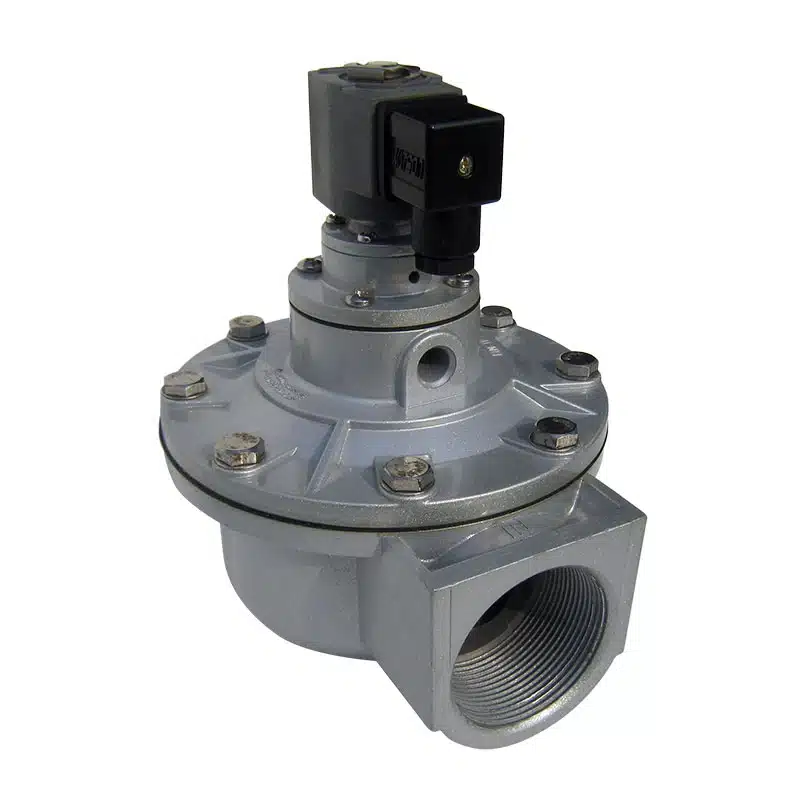

พัลส์วาล์วแบบเกลียว Watson® มุมมองหลัก

ข้อกำหนดการทำงานร่วมทุกรุ่น

เงื่อนไขการทำงานของผลิตภัณฑ์ตระกูล WPS-CA ทุกรุ่น.

Working Pressure0.4-0.6 MPa (4-6 bar)
Working MediumClean air
Power SupplyDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65
Working EnvironmentNormal: -20°C to 80°C; high-temp: 55°C to 180°C
Relative Humidity≤85%

รายการรุ่นทั้งหมด

รุ่นพัลส์วาล์วแบบเกลียว Watson® WPS-CA/TG

แรงดันใช้งาน 0.4-0.6 MPa · อากาศสะอาด · DC24V หรือ AC220V/50Hz-AC240V/60Hz · IP65 · ผ่านการรับรอง CE / CCC / RoHS

ประเภทรุ่นขนาด (นิ้ว)ขนาด DNระดับกันระเบิด
แบบเกลียวWPS-CA/TG20G3/4"DN20ไดอะแฟรมเดี่ยว
แบบเกลียวWPS-CA/TG25G1"DN25ไดอะแฟรมเดี่ยว
แบบเกลียวWPS-CA/TG40G1 1/2"DN40ไดอะแฟรมคู่
แบบเกลียวWPS-CA/TG50G2"DN50ไดอะแฟรมคู่
แบบเกลียวWPS-CA/TG62G2 1/2"DN65ไดอะแฟรมคู่
แบบเกลียวWPS-CA/TG76G3"DN76ไดอะแฟรมคู่

มาตรฐานผลิตภัณฑ์

จุดเด่นของพัลส์วาล์วแบบเกลียว Watson®

การรับรองCE, CCC, RoHS
ระดับการป้องกัน (IP)IP65
การเชื่อมต่อการเชื่อมต่อเกลียว G มาตรฐานรองรับการติดตั้งที่แข็งแรงและเข้ากันได้กว้างขวางบนท่อเป่าฝุ่นแบบเกลียว
ตัววาล์วโครงสร้างแบบมุมฉากเสริมความแข็งแรงเหมาะกับงานทำความสะอาดด้วยพัลส์เจ็ทแรงดันสูง
งานอุณหภูมิสูงตัวเลือกแผ่นไดอะแฟรมทนความร้อนสูงรองรับการใช้งานเครื่องดักฝุ่นแบบถุงกรองในโรงไฟฟ้า โรงถลุงแร่ และเตาเผาขยะ

การรับรองมาตรฐาน

สายผลิตภัณฑ์นี้ได้รับการรับรองจากหน่วยงานอิสระ.

ดูใบรับรองทั้งหมด →
ใบรับรองความสอดคล้องด้านการป้องกันการระเบิด (NEPSI) — พัลส์วาล์วกันระเบิด ซีรีส์ WPS-F🔍 คลิกเพื่อขยาย

การรับรองผลิตภัณฑ์

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

ใบรับรองความสอดคล้องด้านการป้องกันการระเบิด (NEPSI) — พัลส์วาล์วกันระเบิด ซีรีส์ WPS-F

เลขที่ใบรับรองGYB25.2393X
ออกโดยShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
วันที่ออก2025-07-30
มีผลถึง2030-07-29
มาตรฐานGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
ต้องการไฟล์ PDF ต้นฉบับหรือไม่?
ใบรับรองความสอดคล้อง UL — ส่วนประกอบที่ได้รับการรับรอง (Recognized Component) ชุดคอยล์สำหรับวาล์วขับเคลื่อนด้วยไฟฟ้า🔍 คลิกเพื่อขยาย

การรับรองผลิตภัณฑ์

WPS-TZ-XQ (suffix A, B, C, D or E)

ใบรับรองความสอดคล้อง UL — ส่วนประกอบที่ได้รับการรับรอง (Recognized Component) ชุดคอยล์สำหรับวาล์วขับเคลื่อนด้วยไฟฟ้า

เลขที่ใบรับรอง20150423-MH49402 (Report Reference MH49402-20130423)
ออกโดยUL LLC
วันที่ออก2015-04-23
มาตรฐานUL 429, CAN/CSA C22.2 No. 139-10
ต้องการไฟล์ PDF ต้นฉบับหรือไม่?

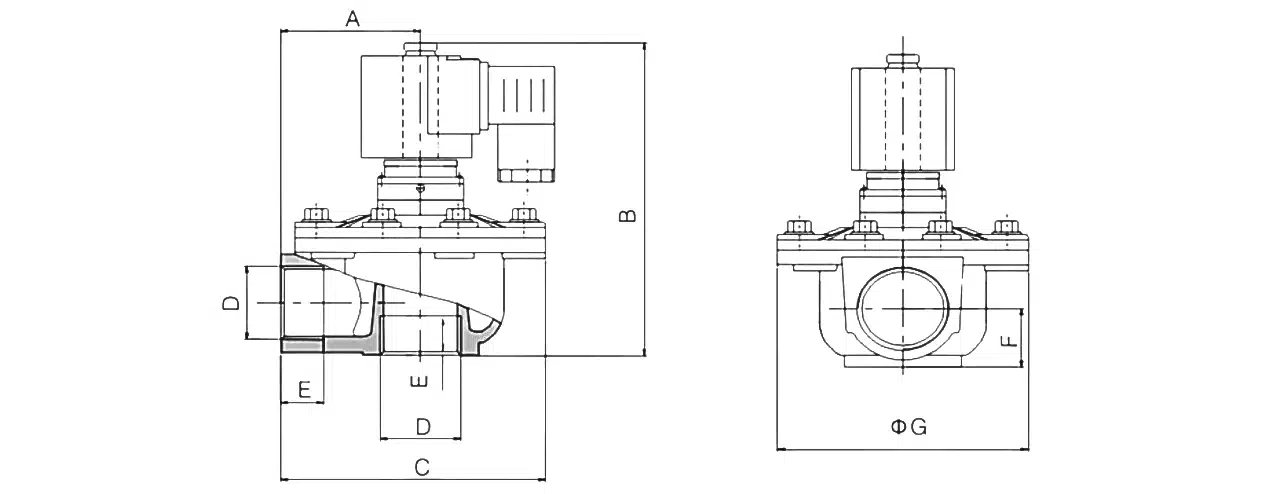

แบบทางเทคนิค

ขนาดการติดตั้งของผลิตภัณฑ์นี้.

WPS-CA/TD20 · วาล์วเกลียวนอก/กันระเบิด — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/TD20

WPS-CA/TD20 · วาล์วเกลียวนอก/กันระเบิด — ภาพวาดการติดตั้ง

Overall height162 [6.38]
Inlet pipe-port outer diameter (top of detail)phi27 [1.06]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒

+9 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/TD25 · วาล์วเกลียวนอก/กันระเบิด — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/TD25

WPS-CA/TD25 · วาล์วเกลียวนอก/กันระเบิด — ภาพวาดการติดตั้ง

Overall height🔒
Inlet pipe-port outer diameter (top of detail)phi34 [1.34]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/TD40 · วาล์วเกลียวนอก/กันระเบิด — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/TD40

WPS-CA/TD40 · วาล์วเกลียวนอก/กันระเบิด — ภาพวาดการติดตั้ง

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-F-CA/TG25 · วาล์วเกลียวนอก/กันระเบิด — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-F-CA/TG25

WPS-F-CA/TG25 · วาล์วเกลียวนอก/กันระเบิด — ภาพวาดการติดตั้ง

Overall height136 [5.35]
Inlet port threadG1"
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]

+3 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-F-CA/TG40 · วาล์วเกลียวนอก/กันระเบิด — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-F-CA/TG40

WPS-F-CA/TG40 · วาล์วเกลียวนอก/กันระเบิด — ภาพวาดการติดตั้ง

Overall height🔒
Inlet port thread🔒
Outlet port threadG1-1/2"
Inlet neck length / in offset34 [1.3]
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]

+3 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ
