SXC-D32L — การควบคุม Delta P แบบรวมในตัว

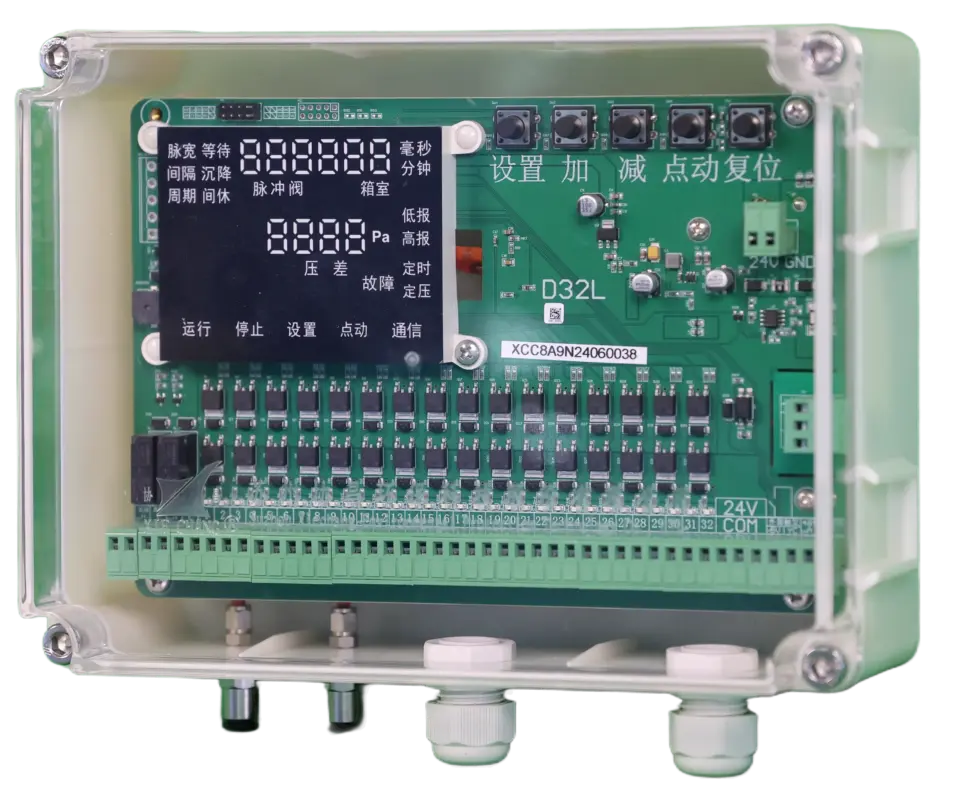

ตัวควบคุมพัลส์แบบความดันแตกต่าง Delta P SXC-D32L
ตัวควบคุมพัลส์แบบสามในหนึ่งพร้อมเซนเซอร์ความดันแตกต่างในตัว ผสานการควบคุมวาล์วตามลำดับ การกระทุ้งฝุ่นอัจฉริยะตามความต้องการ และสัญญาณเตือน Delta P สูง/ต่ำไว้ในแผงเดียว เพื่อการทำงานของเครื่องดักฝุ่นแบบถุงกรองที่มีประสิทธิภาพ
พารามิเตอร์ทางเทคนิค
ข้อกำหนดการทำงานหลัก.
หมายเลขรุ่นSXC-SK01-C8A9-D32L-P (จำหน่ายในชื่อ SXC-D32L พร้อมเซนเซอร์ ΔP ในตัว)
ความสามารถในการควบคุม32 ช่อง; จัดสรรพัลส์วาล์วและวาล์วยก (ออฟไลน์) ได้อย่างอิสระ
โหมดการกระทุ้งฝุ่นออนไลน์หรือออฟไลน์ เลือกได้
แรงดันไฟฟ้าขาเข้าAC220V (±10%) 50Hz หรือ DC24V (±10%) — ต่อใช้งานได้ทั้งสองแบบ
แรงดันไฟฟ้าขาออกDC24V
กระแสไฟฟ้าขาออก1.5A
เซนเซอร์ ΔP ในตัวเก็บตัวอย่างความดันห้องกรอง 0–3000 Pa; แสดงค่า ΔP บนหน้าจอและปรับศูนย์ได้
โหมดการทริกเกอร์ตั้งเวลาตามลำดับ / ทริกเกอร์ด้วย ΔP / ΔP พร้อมตั้งเวลาสำรอง; สตาร์ต-หยุดระยะไกลผ่าน Modbus
สัญญาณเตือน ΔPตั้งค่าเตือนสูงและต่ำได้ พร้อมเอาต์พุตรีเลย์
การสื่อสารRS485 Modbus-RTU — อัปโหลดสถานะ ตั้งค่าพารามิเตอร์ สตาร์ต/หยุดระยะไกล; เชื่อมต่อแบบมาสเตอร์–สเลฟ
แอดเดรส Modbus / อัตราบอดแอดเดรส 0–127; อัตราบอด 4800–115200 (ค่าเริ่มต้น 9600)
การตรวจจับวงจรวาล์วขาดตรวจจับวงจรวาล์วขาดและอ่านค่าผ่าน Modbus ได้
ช่วงความกว้างพัลส์10–9999 ms ปรับทีละ 1 ms (ค่าเริ่มต้น 80 ms)
ช่วงระยะห่างพัลส์1–600 s ปรับทีละ 1 s (ค่าเริ่มต้น 1 s)
ช่วงเวลารอบการทำงาน0–9999 นาที (ค่าเริ่มต้น 0 นาที)
หน่วงเวลาเริ่มทำงาน0–300 s (ค่าเริ่มต้น 5 s)
เวลารอของวาล์วยก0–60 s (ค่าเริ่มต้น 8 s)
เวลาทรงตัวของวาล์วยก0–60 s (ค่าเริ่มต้น 8 s)
เวลาพักของวาล์วยก0–9999 s (ค่าเริ่มต้น 10 s)
ตัวเรือนเปลือก PC ใสแบบแขวน ขนาด 190 × 255 × 105 mm (มีรุ่นตัวเรือนโลหะ JK02 ให้เลือก)
สภาพแวดล้อมการทำงาน−20°C ถึง +60°C; ความชื้นสัมพัทธ์ ≤85%
มาตรฐานผลิตภัณฑ์
การจัดลำดับ การตรวจวัด และการกระทุ้งฝุ่นตามความต้องการในเครื่องเดียว
การรวมสามในหนึ่งการจัดลำดับพัลส์ การวัดความดันแตกต่าง และตรรกะการกระทุ้งฝุ่น/สัญญาณเตือน รวมอยู่ในแผงควบคุมเดียว
เซนเซอร์ DP ในตัวต่อท่อลมโดยตรง ทำให้กระทุ้งฝุ่นตามความต้องการได้โดยไม่ต้องใช้แผงแสดงความดันแยกต่างหาก
สี่โหมดการทริกเกอร์เลือกการกระทุ้งฝุ่นแบบตั้งเวลา แบบ Delta P แบบผสมพร้อมตั้งเวลาสำรอง หรือสั่งงานผ่าน Modbus ให้เหมาะกับกลยุทธ์การควบคุมของเครื่องดักฝุ่นแบบถุงกรอง
การกระทุ้งฝุ่นแบบออนไลน์ / ออฟไลน์จัดสรรพัลส์วาล์วและวาล์วยกได้อย่างอิสระในทุกช่อง สำหรับการกระทุ้งฝุ่นแบบออนไลน์หรือออฟไลน์
การติดตามแบบดิจิทัลจอแสดงผลระบุลำดับพัลส์วาล์วที่กำลังทำงาน ช่วยให้ตั้งค่าและแก้ไขปัญหาได้ง่ายขึ้น
การควบคุมสัญญาณเตือนค่าทริกเกอร์และค่ากลับของความดันแตกต่างสูง/ต่ำตั้งแยกอิสระ ช่วยติดตามสภาพตัวกรอง
วิดีโอผลิตภัณฑ์
วิดีโอสาธิตและวิดีโอแนะนำการเลือกใช้งานที่เกี่ยวข้อง
ตัวควบคุมพัลส์ผลต่างความดัน SXC-D32L
แบบทางเทคนิค
ขนาดการติดตั้งของผลิตภัณฑ์นี้.
🔍 คลิกเพื่อขยายSXC-SK01-C8A9-D32L
SXC-SK01-C8A9-D32L · 32 ch · ตัวควบคุมพัลส์แบบ ΔP — แบบตู้ครอบและการติดตั้ง
| Overall width | 255 mm |
|---|---|
| Overall height | 190 mm |
| Depth | 105 mm |
| Mounting hole spacing (W) | 234 mm |
| Mounting hole spacing (H) | 174 mm |
🔍 คลิกเพื่อขยายSXC-JK02-C8A9-D32L
SXC-JK02-C8A9-D32L · 32 ch · ตัวควบคุมพัลส์แบบตู้ติดผนัง — แบบตู้ครอบและการติดตั้ง
| Overall height | 300 mm |
|---|---|
| Overall width | 300 mm |
| Depth | 132 mm |
| Incl. mounting ears | 340 × 315 mm |
| Keyhole slots | Ø12 · slot width 7 mm |
| Ear hole spacing | 200 / 214 mm |
คลังความรู้
คำตอบเชิงปฏิบัติสำหรับผลิตภัณฑ์นี้
การแก้ไขปัญหา
จะใช้ความดันแตกต่าง (DP) เพื่อบอกได้อย่างไรว่าการทำความสะอาดด้วยพัลส์กำลังทำงานได้ผลดีหรือไม่?
เมื่อควบคุมแบบ clean-on-demand ค่า DP ควรแกว่งเป็นฟันเลื่อย (sawtooth) อยู่ในช่วงประมาณ 1-inch water-column (~249 Pa) ระหว่างจุดตั้งค่าสูงและต่ำ หากพัลส์ไม่สามารถลดค่าลงถึงจุดตั้งค่าต่ำได้ หรือพัลส์ตลอดเวลา แสดงว่าตัวกรองหรือระบบจ่ายอากาศมีปัญหา
ความดันแตกต่างDPจุดตั้งค่า
การแก้ไขปัญหา
การพัลส์มากเกินไป (over-pulsing) ส่งผลต่อพัลส์วาล์วและตัวกรองอย่างไร และควรปรับตั้งจุดตั้งค่าอย่างไร?
ทุกครั้งที่พัลส์จะทำให้สื่อกรองบิดงอ ดังนั้นการพัลส์มากเกินไปจะทำให้อายุการใช้งานถุงกรองสั้นลงและสิ้นเปลืองอากาศอัด ควรตั้งขีดจำกัด DP สูง/ต่ำที่สมเหตุสมผล เพื่อให้เครื่องดักฝุ่นใช้เวลาส่วนใหญ่อยู่ระหว่างสองค่านี้แทนที่จะพัลส์ตลอดเวลา และอย่าพัลส์มากเกินไปเพื่อกลบปัญหาอากาศไม่ดีหรือตัวกรองที่หมดอายุ
การพัลส์มากเกินไปความถี่พัลส์การปรับจุดตั้งค่า
การแก้ไขปัญหา
พัลส์วาล์วทำงานอยู่ แต่ค่าความดันแตกต่าง (differential pressure) ไม่ลดลง — ควรตรวจสอบอะไรบ้าง?
ตรวจสอบไปตามลำดับขั้นตอนการทำความสะอาด: ยืนยันว่าพัลส์วาล์วแต่ละตัวเปิดอย่างฉับพลันจริง ตรวจสอบว่าถังลม (air-receiver tank) รักษาแรงดันได้ตลอดรอบการทำความสะอาด ตรวจสอบท่อเป่าฝุ่น (blow pipe) และการจัดวางแนวหัวฉีด ทบทวนเวลาเปิดพัลส์ (pulse on-time) และช่วงเวลาห่างของพัลส์ (interval) ที่ตัวควบคุม และยืนยันว่าอากาศจ่ายสะอาด แห้ง และมีแรงดันตามพิกัดของวาล์ว หากพัลส์มีแรงดีและอากาศถูกต้องแต่ DP ยังไม่ลดลง แสดงว่าถุงกรองฝุ่นน่าจะอุดตัน (blinded) แล้ว — ควรวางแผนเปลี่ยนถุงกรองแทนที่จะเพียงลดค่าตั้ง (setpoint)
ความดันแตกต่างไม่ลดลงการทำความสะอาดด้วยพัลส์ไม่ได้ผลการแก้ปัญหา DP สูง
การแก้ไขปัญหา
พัลส์วาล์วทำงานต่อเนื่องแต่ความดันแตกต่างไม่ลดลง — ฮอปเปอร์ (hopper) อาจเป็นสาเหตุหรือไม่?
ใช่ — ฮอปเปอร์ที่ไม่ได้ระบายฝุ่นออกทันเวลาเป็นสาเหตุแฝงที่พบได้บ่อย เมื่อฝุ่นเกิดการเกาะสะพาน (bridging) หรือกองสูงขึ้นจนถึงโซนถุงกรอง ฝุ่นจะฟุ้งกลับขึ้นไป (re-entrained) และเกาะกลับบนถุงกรองที่เพิ่งทำความสะอาดไป ทำให้ตัวควบคุม DP ยังคงสั่งให้วาล์วทำงานต่อไปในขณะที่ DP ก็ยังไม่ลดลง ผลลัพธ์คือการพัลส์อย่างต่อเนื่องที่สิ้นเปลืองอากาศอัดและเพิ่มรอบการทำงานของแผ่นไดอะแฟรมโดยไม่แก้ปัญหาอะไรเลย ก่อนที่จะโทษวาล์ว ให้ตรวจสอบฮอปเปอร์: ยืนยันว่าระบบระบายฝุ่น (โรตารีแอร์ล็อก สกรูลำเลียง หรือวาล์วระบาย) ทำงานอยู่ และเคลียร์การเกาะสะพานหรือฝุ่นที่สะสม
ฮอปเปอร์ไม่ระบายฝุ่นการฟุ้งกลับของฝุ่นฝุ่นเกาะสะพาน
ถาม-ตอบผลิตภัณฑ์
ควรเลือกใช้ตัวควบคุมพัลส์แบบออฟไลน์ SXC-D32L (SK01-C8A9-D32L) เมื่อใด?
เลือกใช้ SXC-D32L เมื่อเครื่องดักฝุ่นแบบแบ่งช่องต้องการความยืดหยุ่นมากกว่าการแบ่งช่องสัญญาณแบบตายตัว: ช่องสัญญาณของรุ่นนี้สามารถจัดสรรได้อย่างอิสระระหว่างพัลส์วาล์วและลิฟต์วาล์ว และเซนเซอร์ความดันแตกต่างในตัวช่วยให้ทำความสะอาดตามความต้องการจริง (on demand) และแจ้งเตือน ΔP สูง/ต่ำได้โดยไม่ต้องใช้เครื่องมือภายนอกใดๆ ช่วงค่าและค่าเริ่มต้นจากโรงงานทั้งหมดอยู่ในตารางพารามิเตอร์ทางเทคนิคในหน้านี้
SXC-D32LC8A9-D32Lเมื่อใดควรเลือก D32L
