SXC-C8B2 — เครื่องตั้งเวลาอุตสาหกรรม 1–36 ช่อง

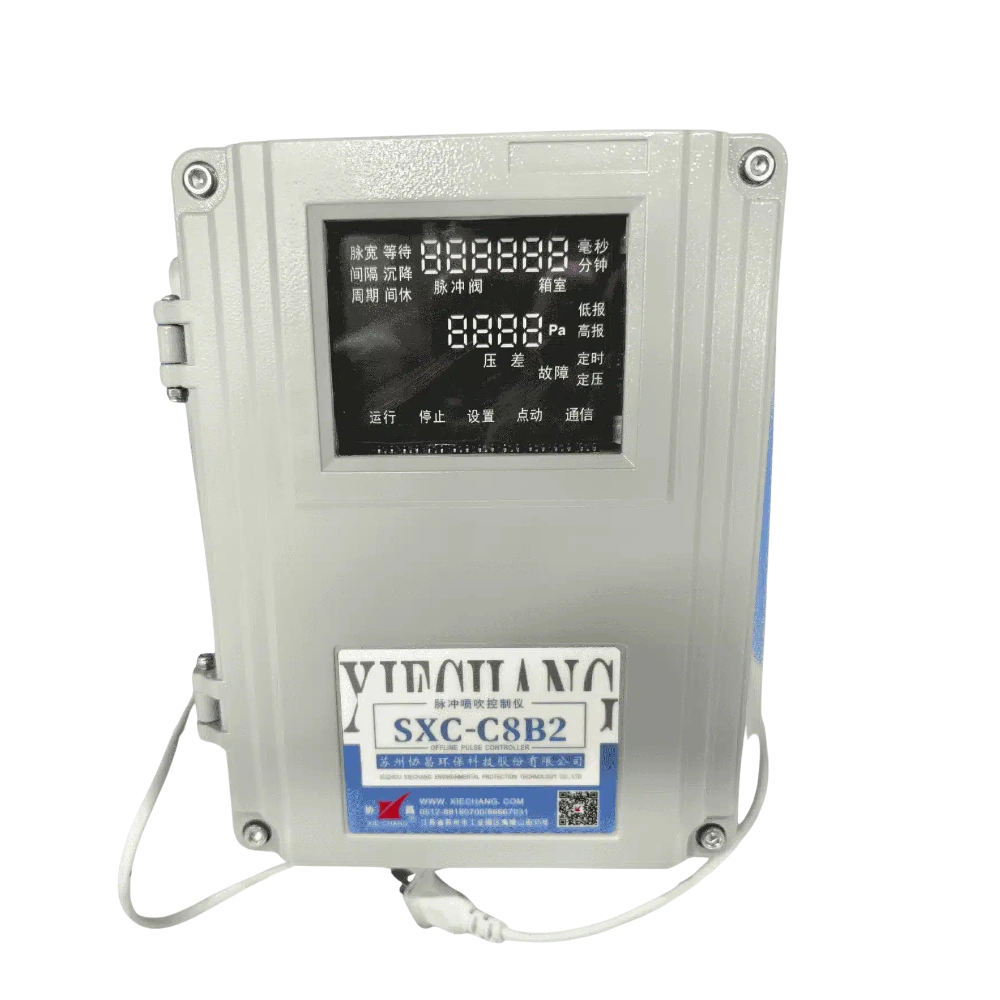

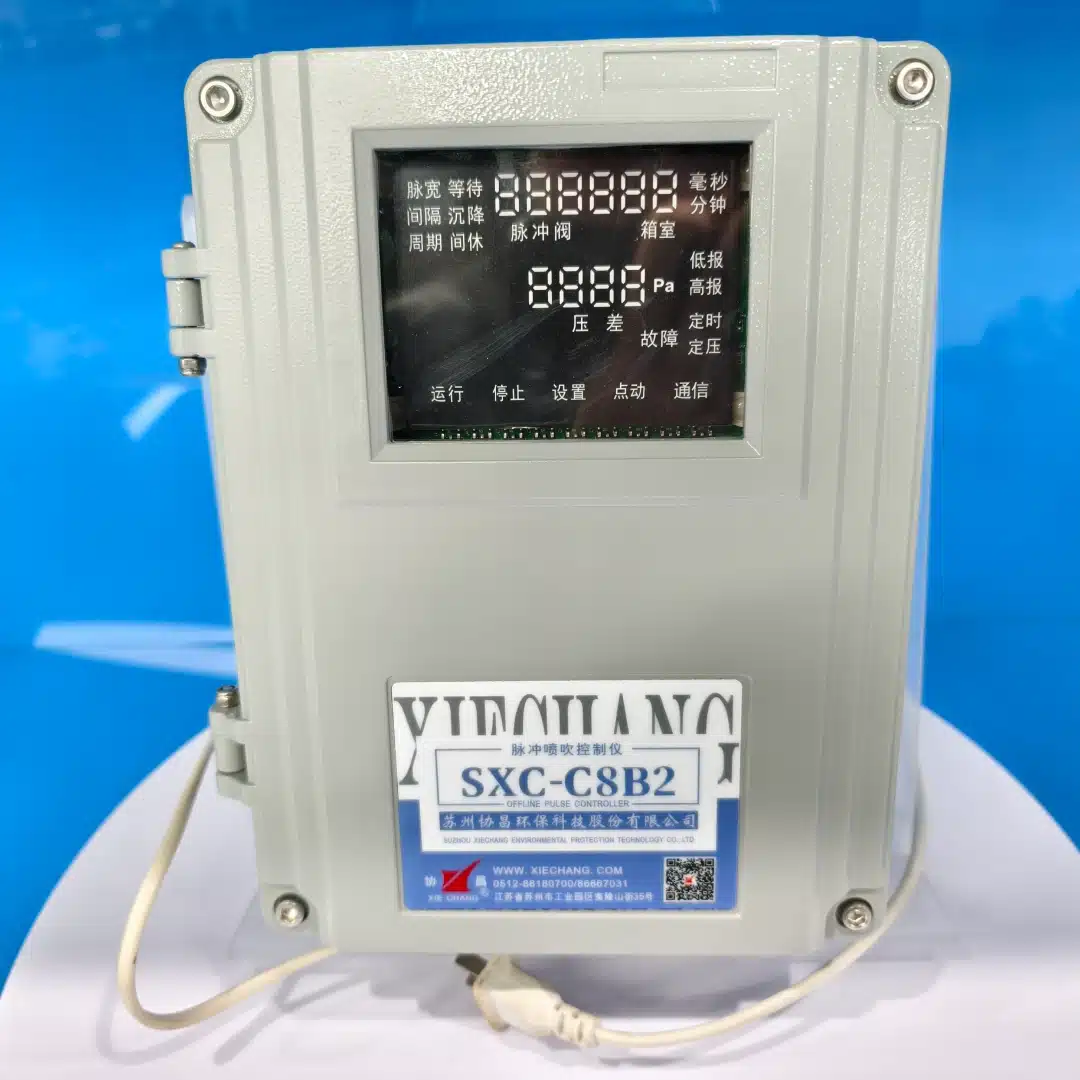

ตัวควบคุมพัลส์เจ็ท 1–36 ช่อง SXC-C8B2
ตัวควบคุมระดับมืออาชีพสำหรับสั่งยิงพัลส์วาล์วตามลำดับได้สูงสุด 36 ตัว รองรับการกระทุ้งฝุ่นแบบออนไลน์หรือออฟไลน์ เอาต์พุต DC24V และการควบคุมดูแลผ่าน Modbus-RTU ในเครื่องดักฝุ่นแบบถุงกรองอุตสาหกรรมที่ใช้งานหนัก
พารามิเตอร์ทางเทคนิค
ข้อกำหนดการทำงานหลัก.
หมายเลขรุ่นSXC-JK01-C8B2-D36L
ความสามารถในการควบคุม36 ช่อง; จัดสรรพัลส์วาล์วและวาล์วยก (ออฟไลน์) ได้อย่างอิสระ

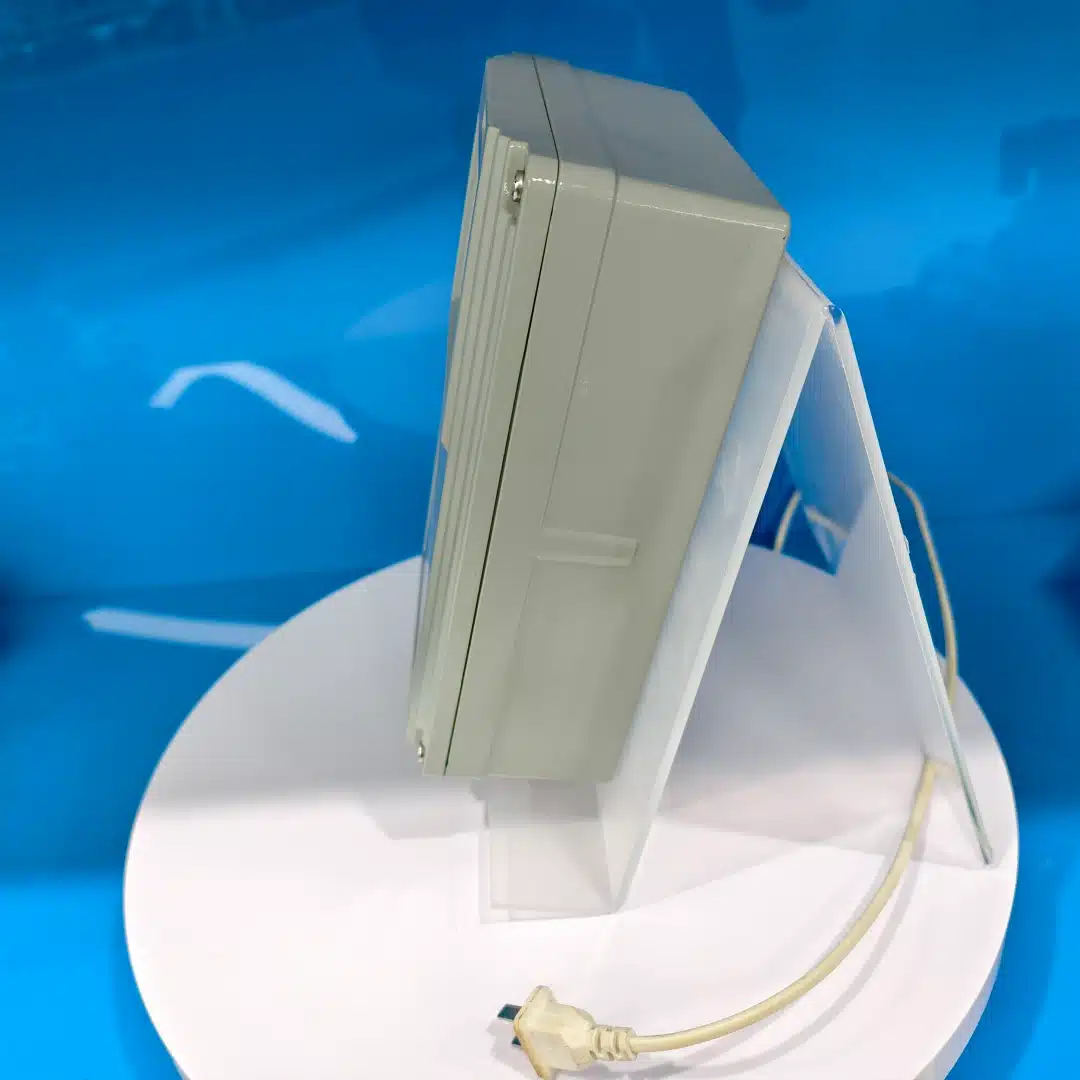

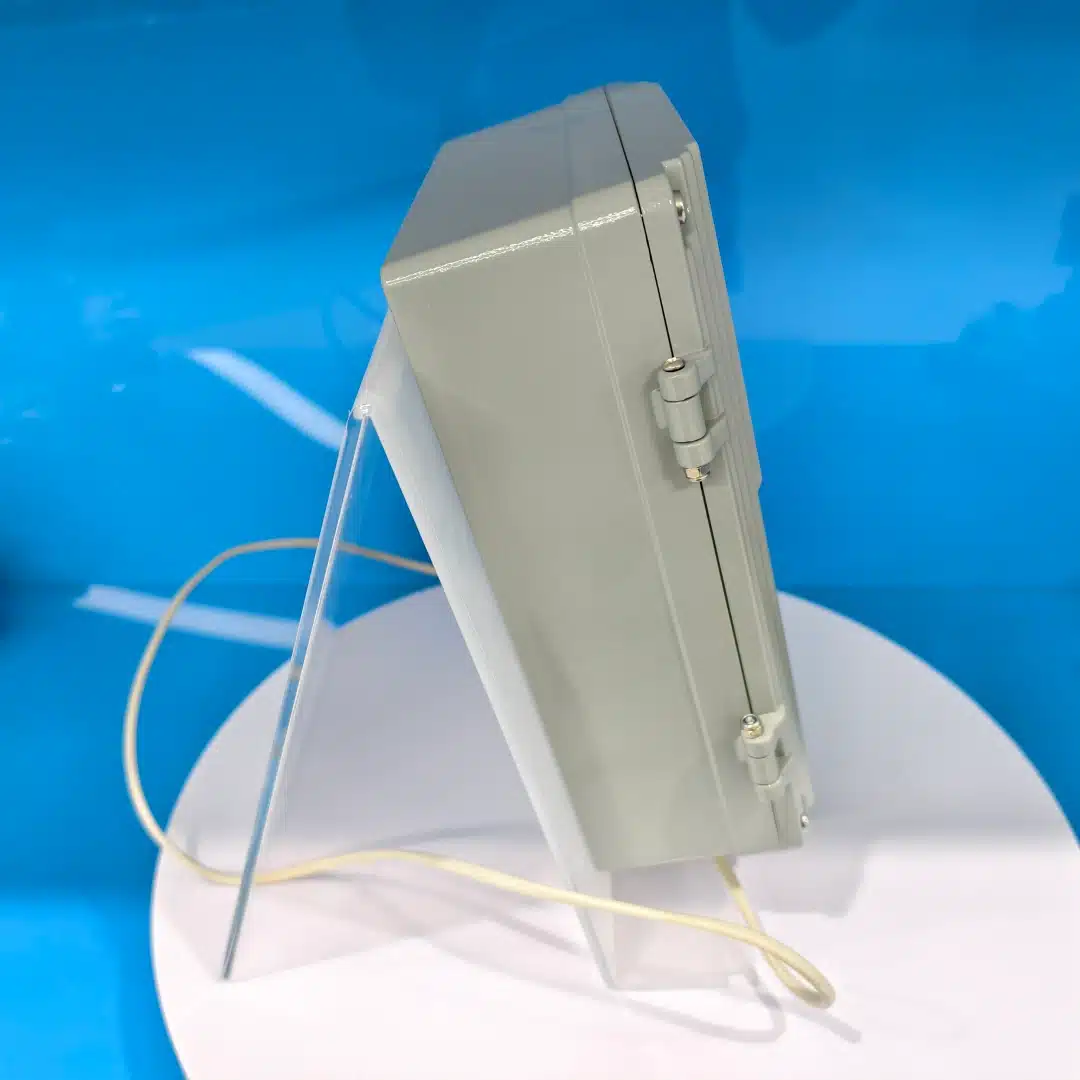

วัสดุตัวเรือนอะลูมิเนียมอัลลอยหล่อฉีด แบบติดผนัง
โหมดการกระทุ้งฝุ่นออนไลน์หรือออฟไลน์ เลือกได้
แรงดันไฟฟ้าขาเข้าAC110–230V 50/60Hz หรือ DC24V (±10%) — ต่อใช้งานได้ทั้งสองแบบ
แรงดันไฟฟ้าขาออกDC24V
กระแสไฟฟ้าขาออก1.5A
อินพุตดิจิทัล6 ช่อง อ่านค่าผ่าน Modbus ได้ (ตำแหน่งวาล์วยก สถานะการทำงานของพัดลม สัญญาณสตาร์ต/หยุดระยะไกล)

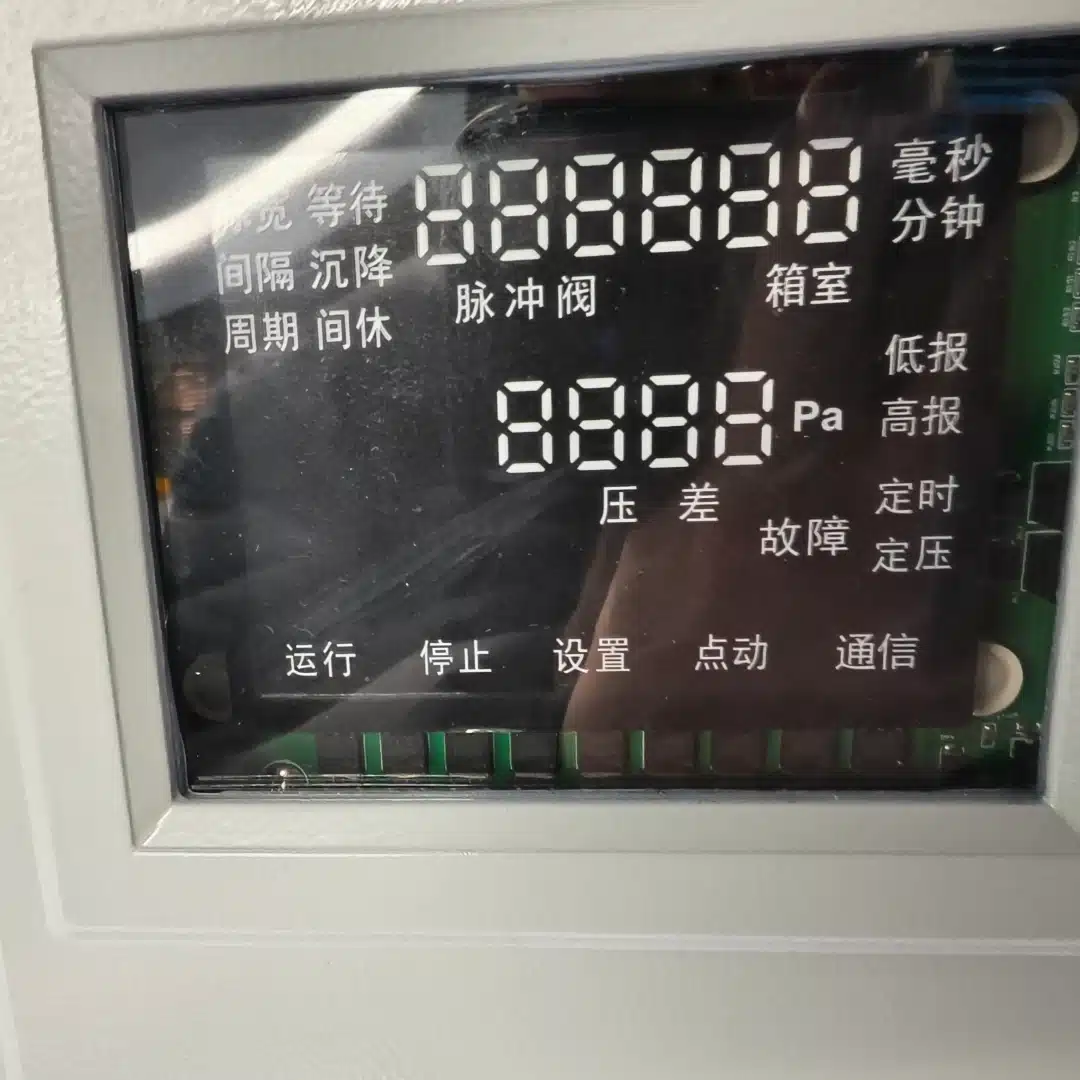

เซนเซอร์ ΔP ในตัวอุปกรณ์เสริม (รุ่น "-P"): เก็บตัวอย่างความดันห้องกรอง 0–3000 Pa พร้อมจอแสดงผลและสัญญาณเตือนค่าสูง/ต่ำ
การสื่อสารRS485 Modbus-RTU — อัปโหลดสถานะ ตั้งค่าพารามิเตอร์ สตาร์ต/หยุดระยะไกล; เชื่อมต่อแบบมาสเตอร์–สเลฟ พร้อมข้ามอัตโนมัติและแจ้งเตือนเมื่อสเลฟหมดเวลาตอบสนอง
แอดเดรส Modbus / อัตราบอดแอดเดรส 0–127; อัตราบอด 4800–115200 (ค่าเริ่มต้น 9600)
การตรวจจับวงจรวาล์วขาดมีเป็นมาตรฐาน; อ่านค่าผ่าน Modbus ได้
ช่วงความกว้างพัลส์10–9999 ms ปรับทีละ 1 ms (ค่าเริ่มต้น 80 ms)
ช่วงระยะห่างพัลส์1–600 s ปรับทีละ 1 s (ค่าเริ่มต้น 1 s)
ช่วงเวลารอบการทำงาน0–9999 นาที (ค่าเริ่มต้น 0 นาที)
หน่วงเวลาเริ่มทำงาน0–300 s (ค่าเริ่มต้น 5 s)
เวลารอของวาล์วยก0–60 s (ค่าเริ่มต้น 8 s)
เวลาทรงตัวของวาล์วยก0–60 s (ค่าเริ่มต้น 8 s)
เวลาพักของวาล์วยก0–9999 s (ค่าเริ่มต้น 10 s)
ขนาด250(สูง) × 190(กว้าง) × 90(ยาว) mm
สภาพแวดล้อมการทำงาน−20°C ถึง +60°C; ความชื้นสัมพัทธ์ ≤85%
มาตรฐานผลิตภัณฑ์
การควบคุมแบบออนไลน์และออฟไลน์ที่แม่นยำสำหรับเครื่องดักฝุ่นแบบถุงกรองที่ใช้งานหนัก
การขยายจำนวนช่องควบคุมโซลินอยด์พัลส์วาล์วได้ตั้งแต่ 1 ถึง 36 ตัว
ความแม่นยำการตั้งเวลาละเอียดระดับ 1ms ช่วยให้จ่ายลมอัดได้อย่างมีประสิทธิภาพ
การป้องกันตัวเรือนอะลูมิเนียมหล่อฉีดแข็งแรง ปกป้องวงจรอิเล็กทรอนิกส์จากแรงกระแทก ฝุ่น และความชื้น
การกระทุ้งฝุ่นตามความต้องการอินพุตความดันแตกต่างสั่งกระทุ้งฝุ่นเฉพาะเมื่อจำเป็นเท่านั้น
การขับวาล์วเอาต์พุต DC24V ที่เสถียร พร้อมการตรวจจับวงจรวาล์วขาดเป็นมาตรฐาน
วิดีโอผลิตภัณฑ์
วิดีโอสาธิตและวิดีโอแนะนำการเลือกใช้งานที่เกี่ยวข้อง
ตัวควบคุมพัลส์เจ็ท Xiechang C8B2: เครื่องตั้งเวลาอุตสาหกรรม 1-40 ช่องสัญญาณสำหรับการกระทุ้งฝุ่นเครื่องดักฝุ่นแบบถุงกรอง
ตัวควบคุมพัลส์สำหรับเครื่องดักฝุ่นอุตสาหกรรม การทดสอบ SXC-C8B2
ตัวควบคุมพัลส์เจ็ทเครื่องดักฝุ่นแบบถุงกรอง 48 ช่องสัญญาณ | ASCO SCG353A044 และ Goyen CA25T CA45T
เจาะลึกกระบวนการผลิตตัวควบคุมพัลส์ Xiechang | กระบวนการ SMT ความแม่นยำสูง
การทำงานที่มั่นคง 36 เดือน: พัลส์วาล์วและตัวควบคุม Xiechang ที่ Ishikawa Iron Works
การรับรองมาตรฐาน
สายผลิตภัณฑ์นี้ได้รับการรับรองจากหน่วยงานอิสระ.
การรับรองผลิตภัณฑ์
SXC-JK01-C8B2
การยืนยัน CE ด้านความสอดคล้อง EMC — ตัวควบคุมพัลส์ SXC-JK01-C8B2
| เลขที่ใบรับรอง | CEJS25020766655 |
|---|---|
| ออกโดย | Global Testing Services Co., Ltd. (Shanghai) |
| วันที่ออก | 2025-03-10 |
| มีผลถึง | 2030-03-09 |
| มาตรฐาน | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
การรับรองผลิตภัณฑ์
SXC-JK01-C8B2
หนังสือรับรองความสอดคล้องโดย TUV SUD — ตัวควบคุมพัลส์เจ็ท SXC-JK01-C8B2 (ระเบียบ EMC)
| เลขที่ใบรับรอง | E8A 138237 0001 Rev. 00 |
|---|---|
| ออกโดย | TUV SUD Product Service GmbH (Munich, Germany) |
| วันที่ออก | 2026-06-01 |
| มาตรฐาน | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |
แบบทางเทคนิค
ขนาดการติดตั้งของผลิตภัณฑ์นี้.
🔍 คลิกเพื่อขยายSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 ch · ตัวควบคุมพัลส์ — แบบตู้ครอบและการติดตั้ง
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
คลังความรู้
คำตอบเชิงปฏิบัติสำหรับผลิตภัณฑ์นี้
ถาม-ตอบผลิตภัณฑ์
SXC-JK01-C8B2-D36L มีความสามารถเพิ่มเติมอะไรบ้างเมื่อเทียบกับตัวควบคุมออฟไลน์รุ่นอื่นของ Xiechang?
สามสิ่งที่ทำให้ C8B2-D36L โดดเด่นแตกต่าง: ตัวเครื่องอะลูมิเนียมหล่อแบบติดผนังสำหรับสภาพแวดล้อมโรงงานที่โหดร้าย อินพุตดิจิทัลที่ช่วยให้อ่านตำแหน่งลิฟต์วาล์วและสถานะพัดลมได้โดยตรง และการเชื่อมต่อแบบมาสเตอร์-สเลฟ (master-slave) ที่ทำให้ระบบไซต์ที่มีเครื่องดักฝุ่นหลายเครื่องยังคงทำงานได้แม้ตัวหนึ่งจะหยุดตอบสนอง ค่าพิกัดทั้งหมดอยู่ในตารางพารามิเตอร์ทางเทคนิคในหน้านี้
SXC-JK01-C8B2-D36LC8B2 เทียบกับ D32Lตัวควบคุมตัวเครื่องอะลูมิเนียม
การใช้งาน
ตัวควบคุมพัลส์ของ Xiechang เชื่อมต่อกับระบบ PLC/DCS อย่างไร และการเชื่อมโยงแบบมาสเตอร์-สเลฟทำงานอย่างไร
ตัวควบคุมซีรีส์ C ปัจจุบันมีการสื่อสาร RS485 แบบ Modbus-RTU สำหรับอัปโหลดสถานะแบบเรียลไทม์ ตั้งค่าพารามิเตอร์ สั่งเริ่ม/หยุดจากระยะไกล และอ่านค่าการตรวจจับวาล์วเสีย โดยช่วงที่อยู่และอัตราบอดระบุอยู่ในตารางพารามิเตอร์ของแต่ละรุ่น ตัวควบคุมหลายเครื่องสามารถทำงานแบบมาสเตอร์-สเลฟได้ โดยมาสเตอร์จะสอบถามสเลฟแต่ละเครื่องตามลำดับ ข้ามเครื่องที่ไม่ตอบสนองโดยอัตโนมัติและแจ้งเตือน การทดสอบจากโรงงานยืนยันว่าใช้งานตัวควบคุม 20 เครื่องบน PLC เดียวกันได้ และสื่อสารได้อย่างเสถียรในระยะสายสูงสุด 120 เมตร ที่ 19200 baud
Modbus RTUการเชื่อมต่อกับ PLCการเชื่อมต่อกับ DCS
