SXC-C5A1-8-L — บอร์ดตั้งเวลา 8 ช่อง
เครื่องควบคุมพัลส์เจ็ท SXC-C5A1-8-L
บอร์ดตั้งเวลา 8 วงจรความแม่นยำสูง รับแรงดันไฟเข้าช่วงกว้าง จ่ายเอาต์พุต DC24V ที่เสถียรเพื่อสั่งงานโซลินอยด์พัลส์วาล์วได้อย่างเชื่อถือได้ในสภาพแวดล้อมเครื่องดักฝุ่นแบบถุงกรองที่ใช้งานหนัก
พารามิเตอร์ทางเทคนิค
ข้อกำหนดการทำงานหลัก.
แบรนด์Xiechang® (ผู้ผลิตต้นทาง)
หมายเลขรุ่นSXC-C5A1-8-L
ช่องควบคุม1–8 วงจร (ปรับได้หน้างาน)
แรงดันไฟเข้าAC110–230V (±10%), 50/60Hz — รับแรงดันไฟช่วงกว้าง (รุ่นก่อนหน้า: AC220V)
แรงดันไฟออกDC24V
กระแสไฟออก1.2A
กำลังไฟพิกัด30W
ช่วงความกว้างพัลส์0.01–99.99 s ปรับทีละ 10 ms (ค่าจากโรงงาน 0.08 s)
ช่วงเวลาห่างพัลส์1–9999 s ปรับทีละ 1 s (ค่าจากโรงงาน 10 s)
ช่วงรอบเวลา0–9999 min (ค่าจากโรงงาน 0 min)
โหมดการสั่งงานเรียงลำดับตามเวลา / หน้าสัมผัสแห้งความดันแตกต่าง (ขั้วต่อ YC) พร้อมเวลาเปิดใช้ DP 0.01–9.99 s
หน่วงเวลาเริ่มทำงาน0–999 s ข้ามได้จากแผงปุ่มกด
จอแสดงผลLED สี่หลัก เลือกมุมมองการทำงานได้ 2 แบบ ปรับความสว่างได้

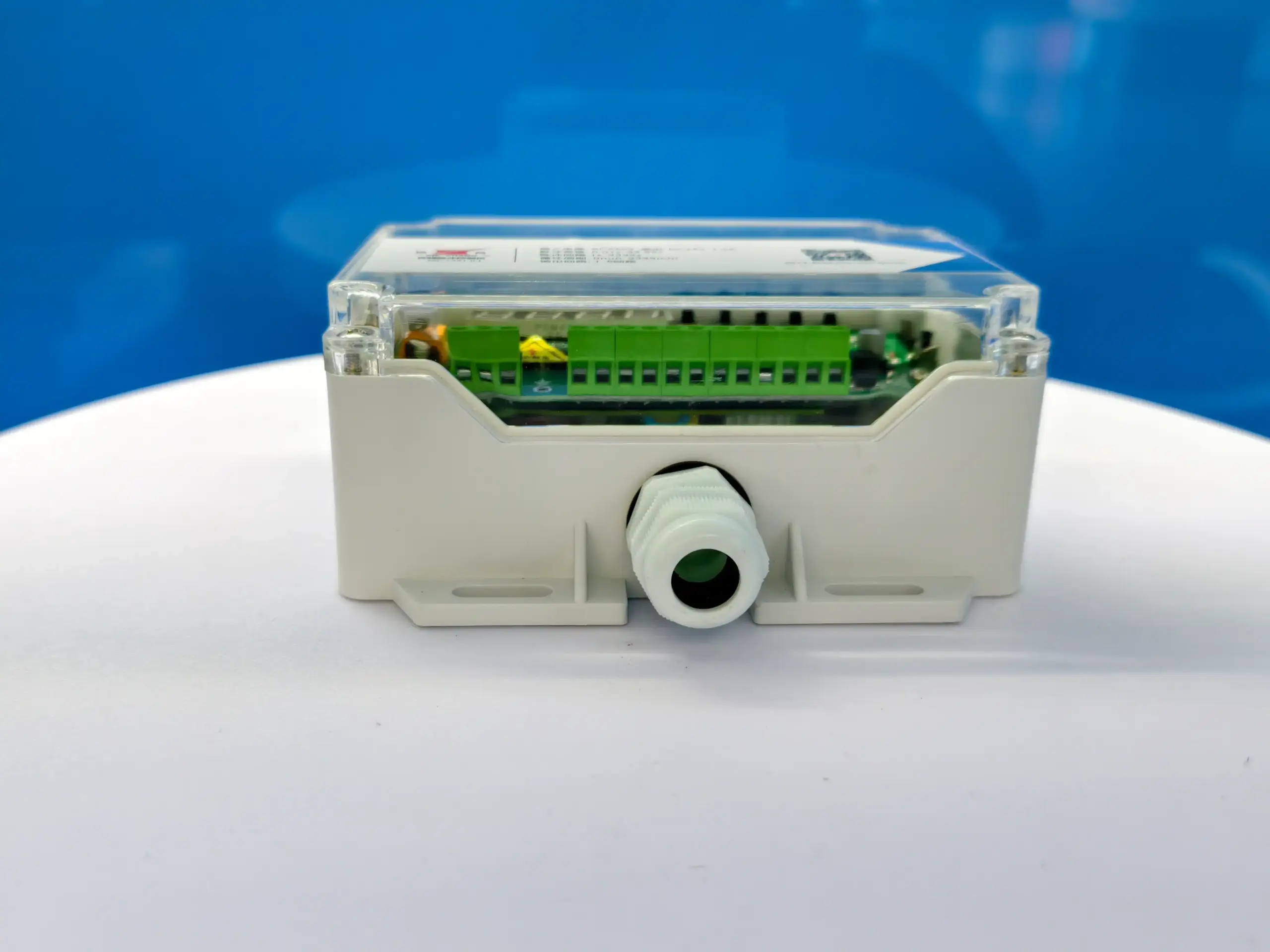

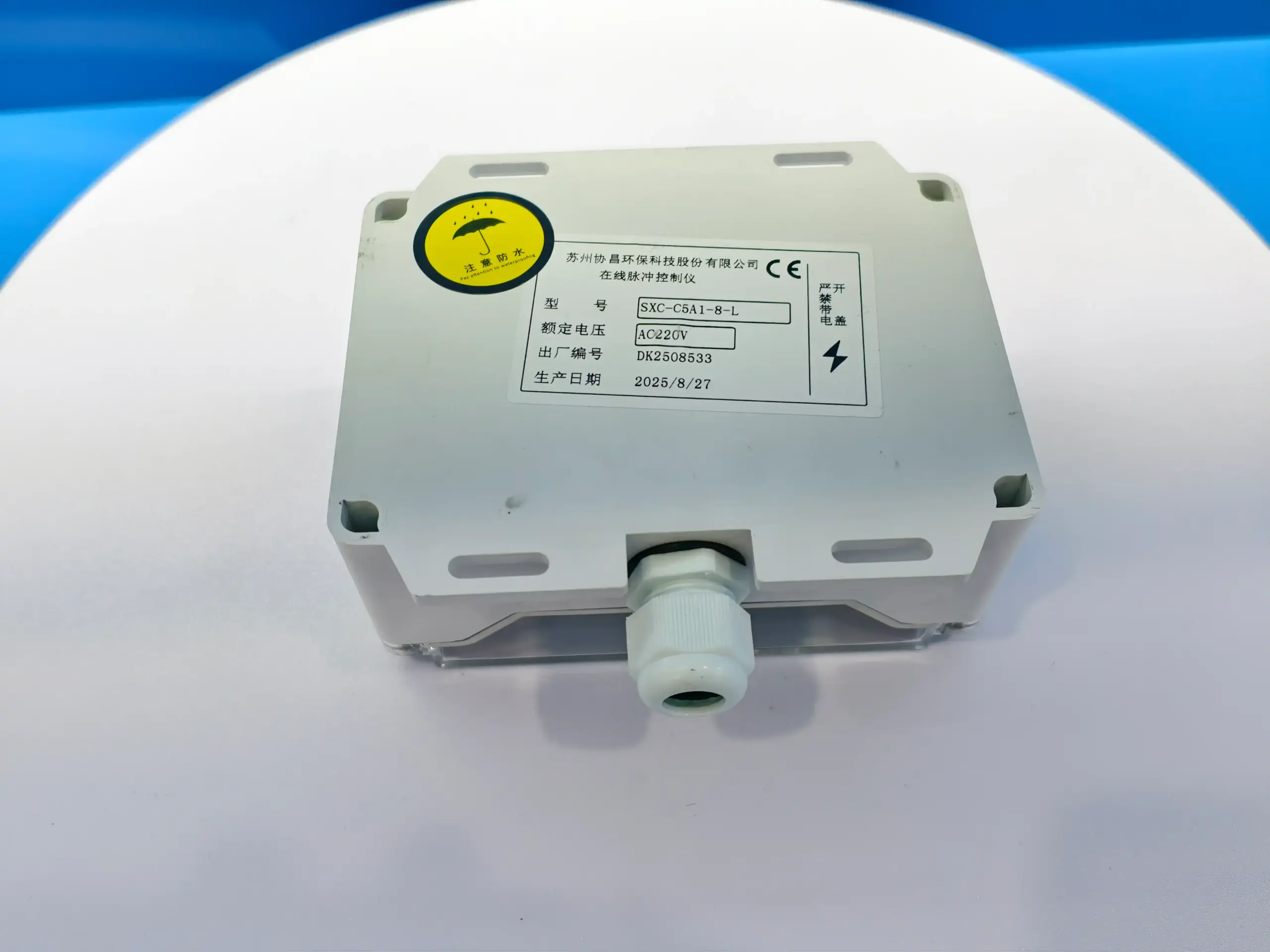

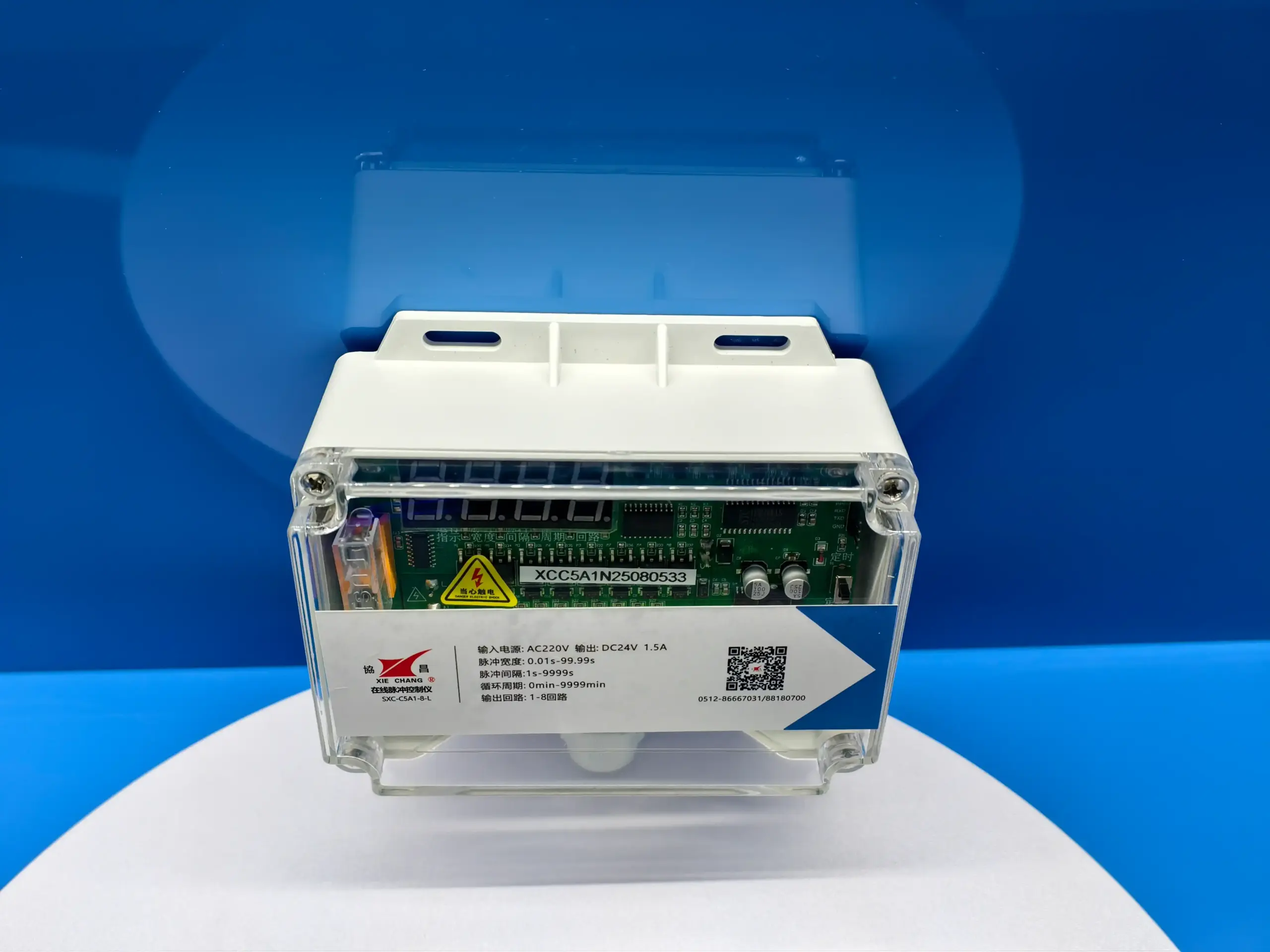

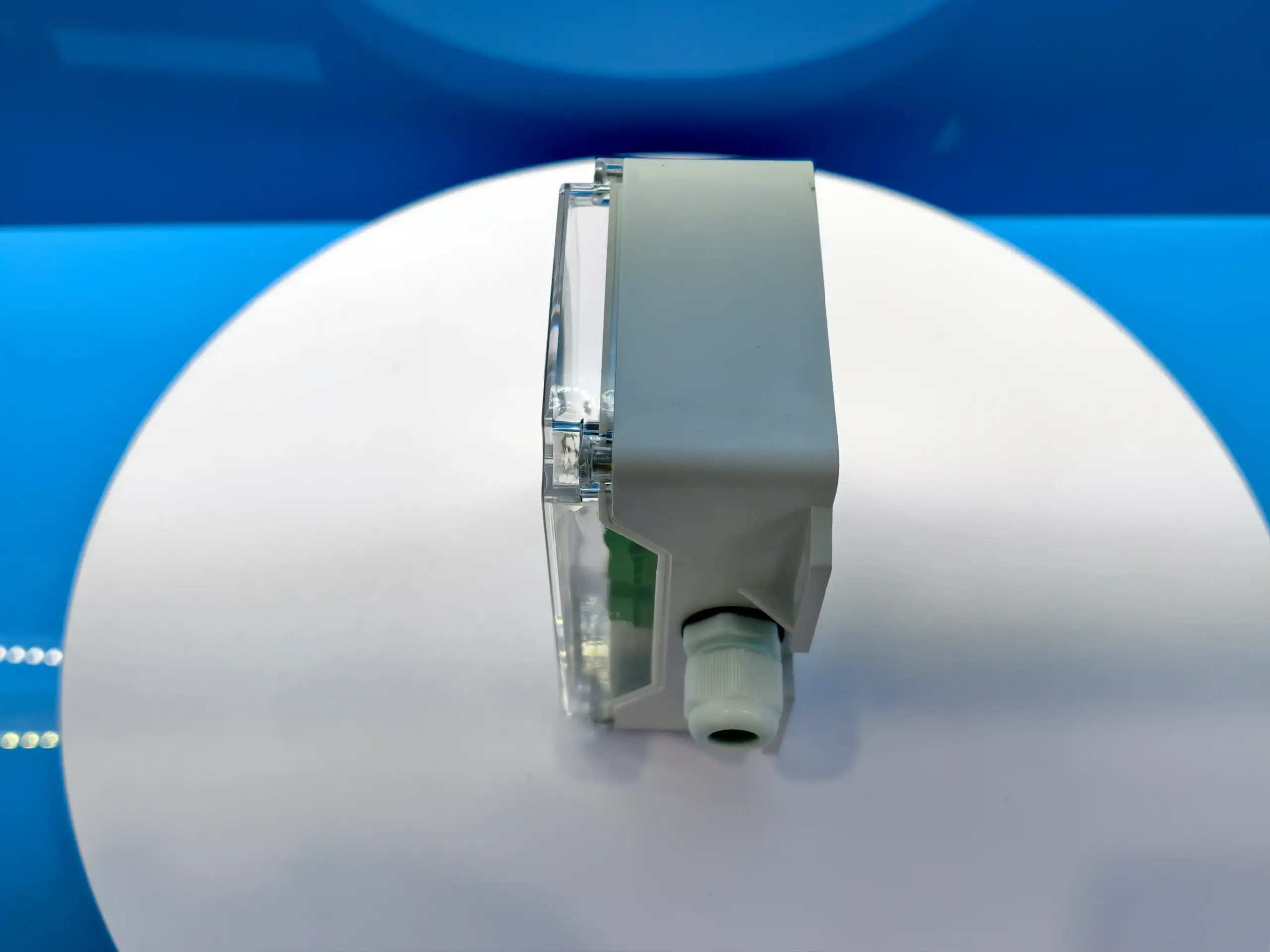

ตัวเรือนเปลือก PC ใสแบบแขวน ขนาด 145 × 124 × 65 mm ระยะศูนย์รูยึด 130 × 86 mm
สภาพแวดล้อมการทำงาน−20°C ถึง +60°C ความชื้นสัมพัทธ์ ≤85% ไม่ควบแน่น
มาตรฐานผลิตภัณฑ์
สร้างมาเพื่อการควบคุมเครื่องดักฝุ่นแบบถุงกรองหน้างานที่เชื่อถือได้

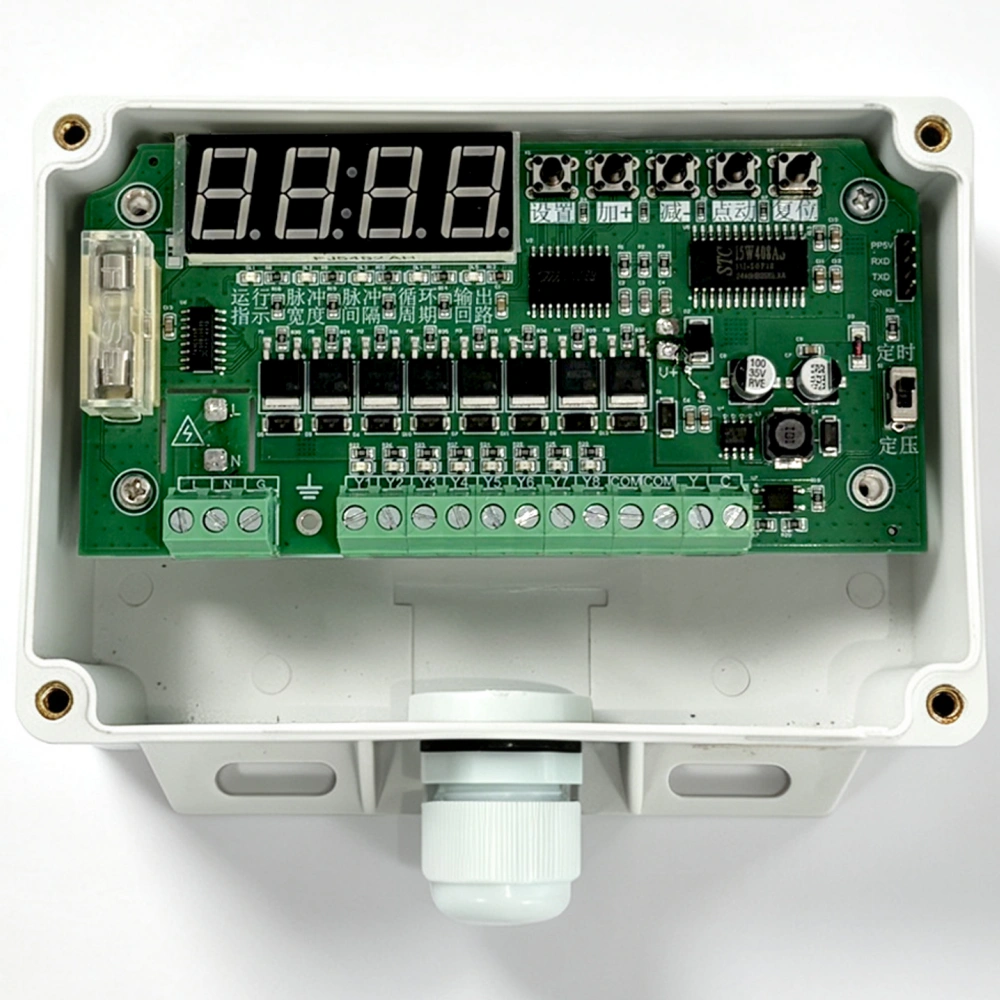

โครงสร้างแผงวงจรเคลือบผิวทนฝุ่น ความชื้น และแรงสั่นสะเทือน
ส่วนติดต่อใช้งานจอแสดงผลดิจิทัลในตัวพร้อมปุ่มกดตั้งโปรแกรมหน้างาน
ความสามารถขับวาล์วเอาต์พุตเต็มพิกัดที่เสถียร ขับโซลินอยด์วาล์ว 24V โดยไม่มีอาการหน่วงหรือแรงดันตก
วิดีโอผลิตภัณฑ์
วิดีโอสาธิตและวิดีโอแนะนำการเลือกใช้งานที่เกี่ยวข้อง
แบบทางเทคนิค
ขนาดการติดตั้งของผลิตภัณฑ์นี้.
🔍 คลิกเพื่อขยายSXC-C5A1-8L
SXC-C5A1-8L · 1–8 ch · ตัวควบคุมพัลส์ — แบบตู้ครอบและการติดตั้ง
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
คลังความรู้
คำตอบเชิงปฏิบัติสำหรับผลิตภัณฑ์นี้
ถาม-ตอบผลิตภัณฑ์
SXC-C5A1-8 ตัวควบคุมพัลส์ขนาดกะทัดรัด เหมาะสำหรับเครื่องดักฝุ่นขนาดเล็กหรือไม่?
สำหรับตัวกรองเดี่ยวขนาดเล็กที่มีพัลส์วาล์วเพียงไม่กี่ตัวและไม่ต้องการการควบคุมดูแลจาก PLC คำตอบคือใช่ — C5A1-8 คือรุ่นเริ่มต้นของสายผลิตภัณฑ์: รองรับแหล่งจ่ายไฟช่วงแรงดันกว้าง ทำความสะอาดแบบตั้งเวลาหรือกระตุ้นด้วยความดันแตกต่างผ่านหน้าสัมผัสแห้ง (dry contact) และดีบักด้วยโหมด jog จากแป้นกด หากต้องการ Modbus การควบคุมลิฟต์วาล์ว หรือช่องสัญญาณเพิ่มเติม ให้อัปเกรดเป็นรุ่นซีรีส์ C8 ค่าพิกัดของรุ่นนี้อยู่ในตารางพารามิเตอร์ทางเทคนิคในหน้านี้
