หน้าแรก / พัลส์เจ็ทวาล์ว / พัลส์วาล์ว Watson®

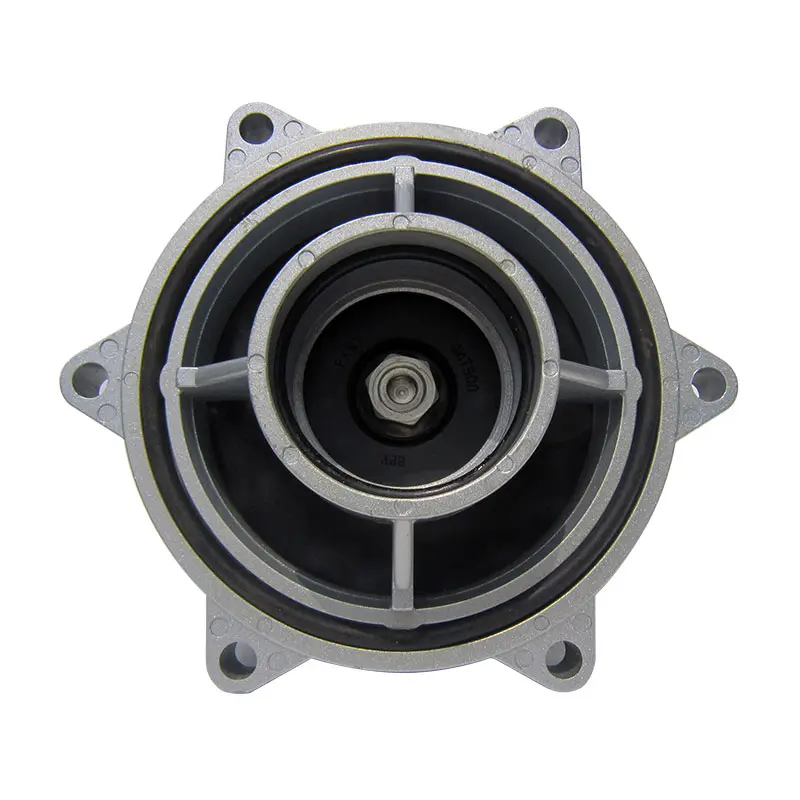

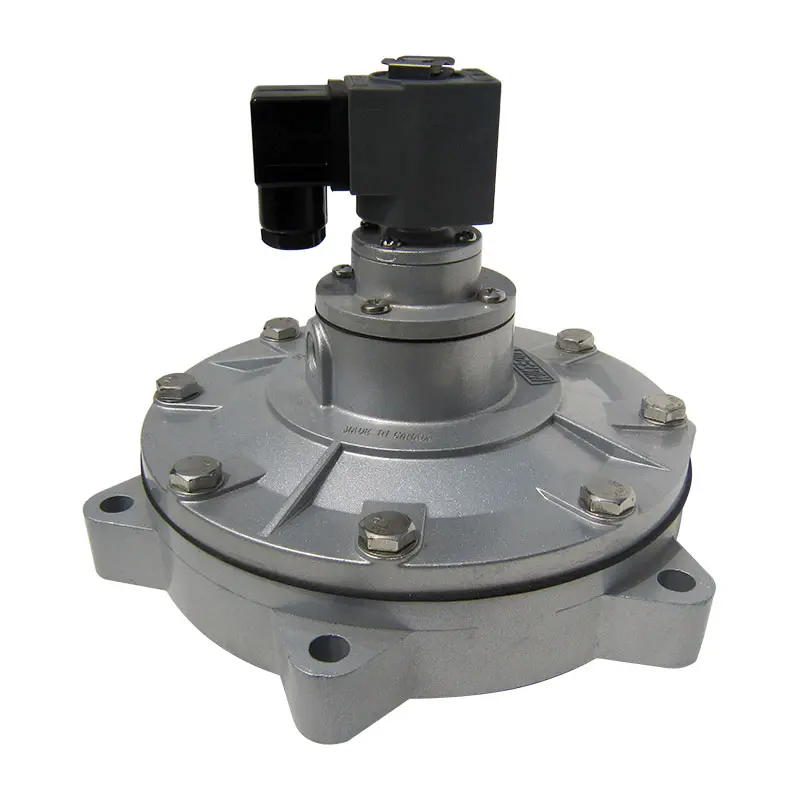

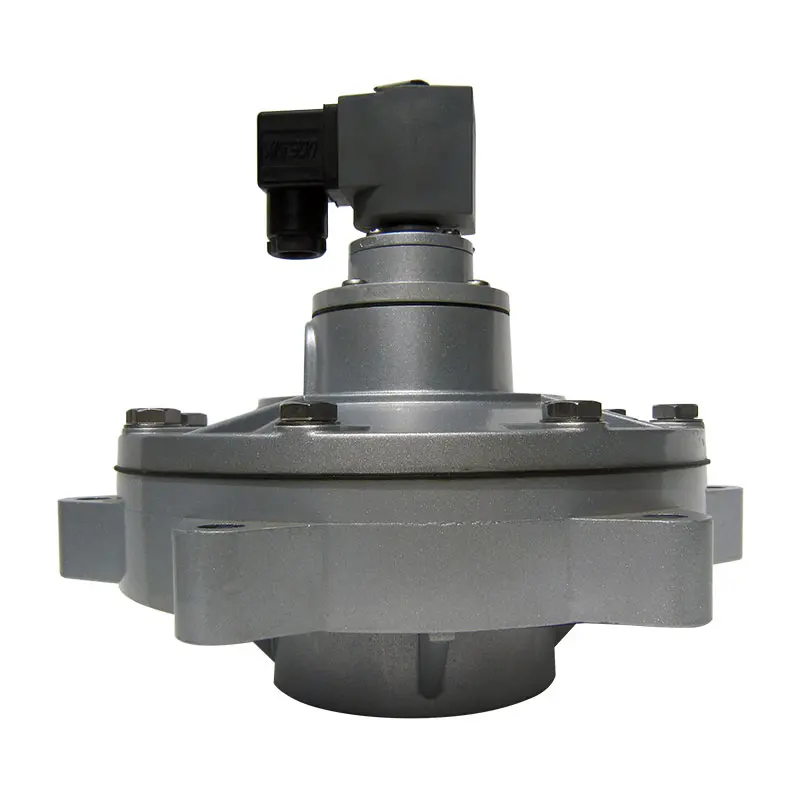

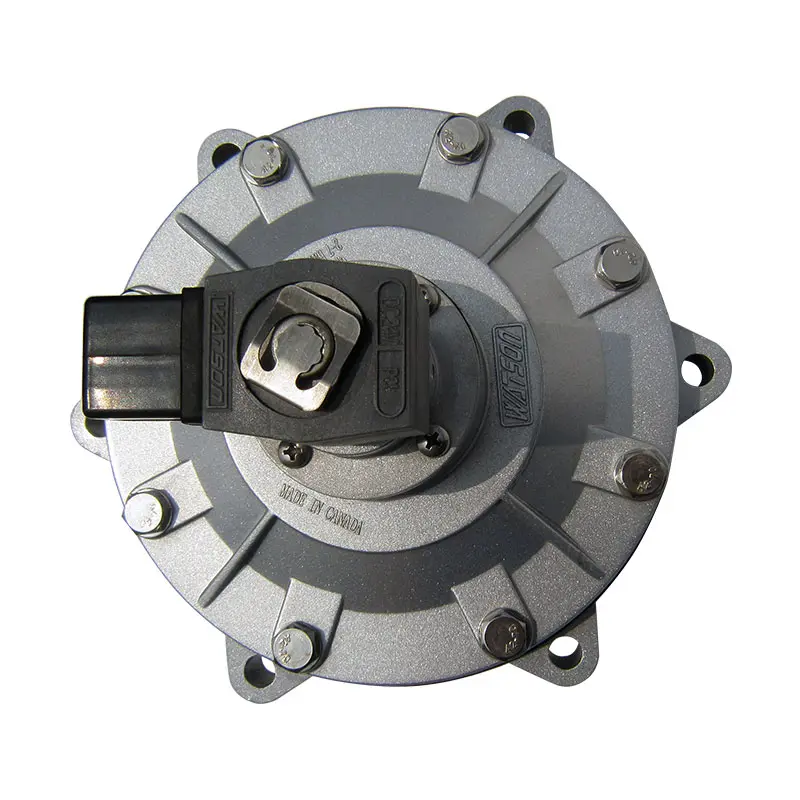

ซีรีส์แบบจุ่ม Watson® WPS-CA

พัลส์วาล์วแบบจุ่ม

พัลส์วาล์วแบบจุ่ม Watson® ติดตั้งฝังอยู่ในถังลมเพื่อลดการสูญเสียแรงดัน และส่งพัลส์ทำความสะอาดอันทรงพลังเข้าสู่ถุงกรองฝุ่นของเครื่องดักฝุ่นแบบถุงกรองโดยตรง ซีรีส์แบบจุ่ม WPS-CA ครอบคลุมรุ่น DN25 ถึง DN115 พร้อมใบรับรอง CE, CCC, RoHS และการป้องกันระดับ IP65

ดูรุ่นแบบจุ่มทั้งหมดขอใบเสนอราคา
ผู้จัดจำหน่ายพัลส์วาล์วแบบจุ่ม Watson®

ข้อกำหนดการทำงานร่วมทุกรุ่น

เงื่อนไขการทำงานของผลิตภัณฑ์ตระกูล WPS-CA ทุกรุ่น.

Working Pressure0.2-0.6 MPa (2-6 bar)
MediumClean, dry compressed air
Working VoltageDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65 waterproof and dustproof
EnvironmentTemperature −40°C to 120°C; humidity ≤ 85%

รายการรุ่นทั้งหมด

รุ่นพัลส์วาล์วแบบจุ่ม Watson® WPS-CA

แรงดันใช้งาน 0.2-0.6 MPa · อากาศอัดสะอาดและแห้ง · DC24V หรือ AC220V/50Hz-AC240V/60Hz · IP65 · ผ่านการรับรอง CE / CCC / RoHS

ประเภทรุ่นขนาด (นิ้ว)ขนาด DNระดับกันระเบิด
แบบจุ่มWPS-CA/EG251″DN25ไดอะแฟรมเดี่ยว
แบบจุ่มWPS-CA/EG401½″DN40ไดอะแฟรมเดี่ยว
แบบจุ่มWPS-CA/EP502″DN50ไดอะแฟรมคู่
แบบจุ่มWPS-CA/EP622½″DN65ไดอะแฟรมคู่
แบบจุ่มWPS-CA/EP763″DN80ไดอะแฟรมคู่
แบบจุ่มWPS-CA/EP102.B3.5″DN90ไดอะแฟรมคู่
แบบจุ่มWPS-CA/EP1024″DN100ไดอะแฟรมคู่
แบบจุ่มWPS-CA/EP1154½″DN115ไดอะแฟรมคู่

มาตรฐานผลิตภัณฑ์

ข้อได้เปรียบของพัลส์วาล์วแบบจุ่ม Watson®

ใบรับรองCE, CCC, RoHS
ระดับการป้องกันฝุ่นและน้ำIP65
โครงสร้างแบบจุ่มโครงสร้างแบบจุ่มวางตัววาล์วไว้ภายในถังลม ช่วยลดแรงดันตกและเพิ่มความแรงของพัลส์
แผ่นไดอะแฟรมแผ่นไดอะแฟรมเกรดพรีเมียมของ Watson® รองรับอายุการใช้งานยาวนานในระบบทำความสะอาดเครื่องดักฝุ่นแบบถุงกรองอุตสาหกรรมที่มีภาระงานสูง
การใช้งานเหมาะสำหรับงานบำรุงรักษา เปลี่ยนทดแทน และปรับปรุงระบบที่ต้องการพัลส์วาล์วแบบจุ่ม Watson® ที่เชื่อถือได้

การรับรองมาตรฐาน

สายผลิตภัณฑ์นี้ได้รับการรับรองจากหน่วยงานอิสระ.

ดูใบรับรองทั้งหมด →
ใบรับรองความสอดคล้องด้านการป้องกันการระเบิด (NEPSI) — พัลส์วาล์วกันระเบิด ซีรีส์ WPS-F🔍 คลิกเพื่อขยาย

การรับรองผลิตภัณฑ์

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

ใบรับรองความสอดคล้องด้านการป้องกันการระเบิด (NEPSI) — พัลส์วาล์วกันระเบิด ซีรีส์ WPS-F

เลขที่ใบรับรองGYB25.2393X
ออกโดยShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
วันที่ออก2025-07-30
มีผลถึง2030-07-29
มาตรฐานGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
ต้องการไฟล์ PDF ต้นฉบับหรือไม่?
ใบรับรองความสอดคล้อง UL — ส่วนประกอบที่ได้รับการรับรอง (Recognized Component) ชุดคอยล์สำหรับวาล์วขับเคลื่อนด้วยไฟฟ้า🔍 คลิกเพื่อขยาย

การรับรองผลิตภัณฑ์

WPS-TZ-XQ (suffix A, B, C, D or E)

ใบรับรองความสอดคล้อง UL — ส่วนประกอบที่ได้รับการรับรอง (Recognized Component) ชุดคอยล์สำหรับวาล์วขับเคลื่อนด้วยไฟฟ้า

เลขที่ใบรับรอง20150423-MH49402 (Report Reference MH49402-20130423)
ออกโดยUL LLC
วันที่ออก2015-04-23
มาตรฐานUL 429, CAN/CSA C22.2 No. 139-10
ต้องการไฟล์ PDF ต้นฉบับหรือไม่?

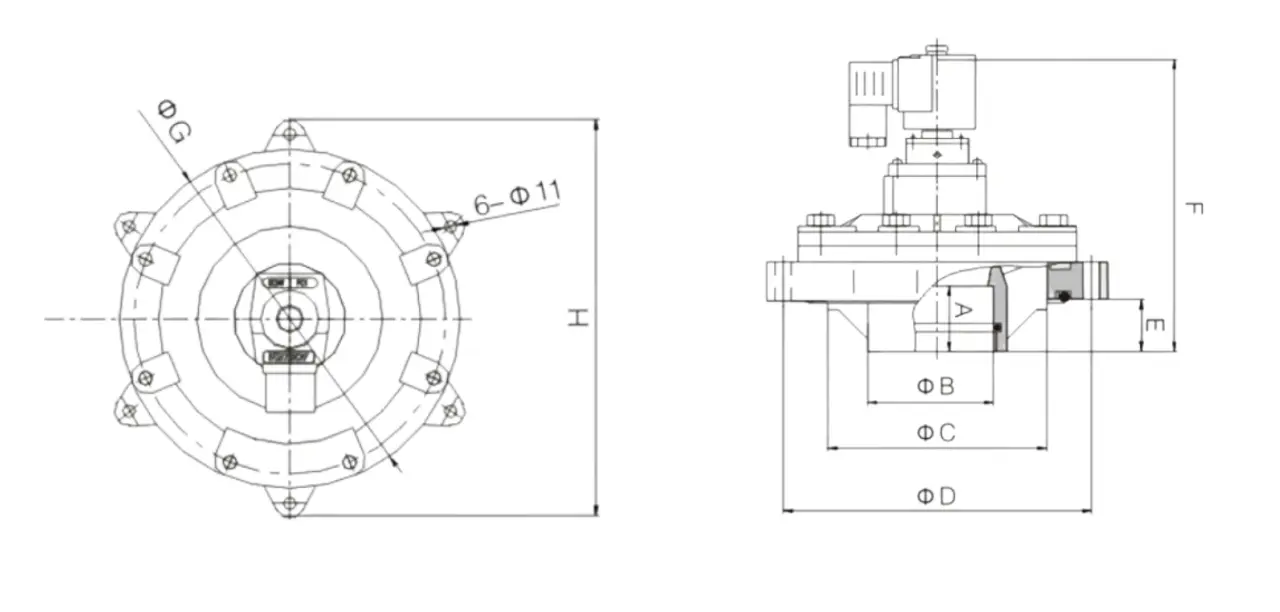

แบบทางเทคนิค

ขนาดการติดตั้งของผลิตภัณฑ์นี้.

WPS-CA/EP102 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP102

WPS-CA/EP102 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้ง

Overall length (valve)🔒
Diaphragm cover flange ODØ227 [8.94]
Inner bolt/ring diameter🔒
Diaphragm bore🔒
Cover thickness / lip7 [0.26]
Solenoid/pilot boss offset27 [1.06]

+15 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP102.B · วาล์วแบบจุ่ม — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP102.B

WPS-CA/EP102.B · วาล์วแบบจุ่ม — ภาพวาดการติดตั้ง

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameterØ176.5 [6.95/6.96]
Diaphragm ring øØ170 [6.69]
Diaphragm bore🔒
Cover thickness / lip6 [0.24]

+14 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP102.B · วาล์วแบบจุ่ม — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP102.B

WPS-CA/EP102.B · วาล์วแบบจุ่ม — ภาพวาดการติดตั้ง

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameterØ176.5 [6.95]
Diaphragm ring øØ170 [6.69]
Diaphragm bore🔒
Cover thickness / lip6 [0.24]

+14 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP115 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP115

WPS-CA/EP115 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้ง

Overall length (valve)217.3 [8.554]
Diaphragm cover flange ODØ239 [9.41]
Inner ring diameter🔒
Diaphragm ring øØ202.2 [7.961]
Diaphragm bore🔒
Cover/top boss offset🔒

+14 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP50 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP50

WPS-CA/EP50 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้ง

Overall length (valve)188 [7.4]
Mounting flange ODØ180 [7.09]
Ring øØ130 [5.12]
Diaphragm/seat ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset🔒

+15 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP62 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP62

WPS-CA/EP62 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้ง

Overall length (valve)196 [7.72]
Mounting flange ODØ208 [8.19]
Ring ø🔒
Diaphragm ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset7 [0.28]

+14 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP76 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP76

WPS-CA/EP76 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้ง

Overall height (valve incl. solenoid)200 [7.87]
Diaphragm cover flange OD🔒
Ring øØ174.6 [6.84]
Inner ring øØ160 [6.3]
Seat/diaphragm bore ø🔒
Cover/side boss offset🔒

+14 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP76 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP76

WPS-CA/EP76 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้ง

Overall height (valve incl. solenoid)🔒
Diaphragm cover flange ODØ227 [8.93]
Ring ø🔒
Inner ring ø🔒
Cover/side boss offset27 [1.06]
Mounting flange face to body35 [1.38]

+12 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EG25 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EG25

WPS-CA/EG25 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้ง

Overall length (valve)140 [5.51]
Inlet flange/hub ODØ59 [2.32]
Port bore ø🔒
ThreadG1"
Top boss offset🔒
Mounting flange face to body🔒

+8 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EG40 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EG40

WPS-CA/EG40 · วาล์วแบบจุ่ม — ภาพวาดการติดตั้ง

Overall length (valve)184 [7.24]
Inlet flange/hub ODØ73 [2.87]
Port bore ø🔒
Thread (inlet)G1-1/2"
Top boss offset🔒
Mounting flange face to body🔒

+8 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP200 · 8 inch · วาล์วขนาดใหญ่แรงดันต่ำพิเศษ — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP200

WPS-CA/EP200 · 8 inch · วาล์วขนาดใหญ่แรงดันต่ำพิเศษ — ภาพวาดการติดตั้ง

8 inch

Overall outer / mounting flange ODΦ490 [Φ19.29]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP250 · 10 inch · วาล์วขนาดใหญ่แรงดันต่ำพิเศษ — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP250

WPS-CA/EP250 · 10 inch · วาล์วขนาดใหญ่แรงดันต่ำพิเศษ — ภาพวาดการติดตั้ง

10 inch

Overall outer / mounting flange ODΦ600 [Φ23.62]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP300 · 12 inch · วาล์วขนาดใหญ่แรงดันต่ำพิเศษ — ภาพวาดการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP300

WPS-CA/EP300 · 12 inch · วาล์วขนาดใหญ่แรงดันต่ำพิเศษ — ภาพวาดการติดตั้ง

12 inch

Overall outer / mounting flange ODΦ730 [Φ28.74]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP350 · 14 นิ้ว · วาล์วขนาดใหญ่แรงดันต่ำพิเศษ — แบบการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP350

WPS-CA/EP350 · 14 นิ้ว · วาล์วขนาดใหญ่แรงดันต่ำพิเศษ — แบบการติดตั้ง

14 inch

Overall outer / mounting flange ODΦ842 [Φ33.15]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ

WPS-CA/EP400 · 16 นิ้ว · วาล์วขนาดใหญ่แรงดันต่ำพิเศษ — แบบการติดตั้งสอบถามเพื่อรับข้อมูลขนาด

WPS-CA/EP400

WPS-CA/EP400 · 16 นิ้ว · วาล์วขนาดใหญ่แรงดันต่ำพิเศษ — แบบการติดตั้ง

16 inch

Overall outer / mounting flange ODΦ940 [Φ37.01]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ขนาดเพิ่มเติม

รับแบบฉบับเต็มและขนาดทั้งหมด

ส่งแบบของแท้เมื่อสอบถาม · ตอบกลับภายใน 1 วันทำการ
