G12 ใช้งานร่วมกับ Garlock ได้ · ซีรีส์ DCF

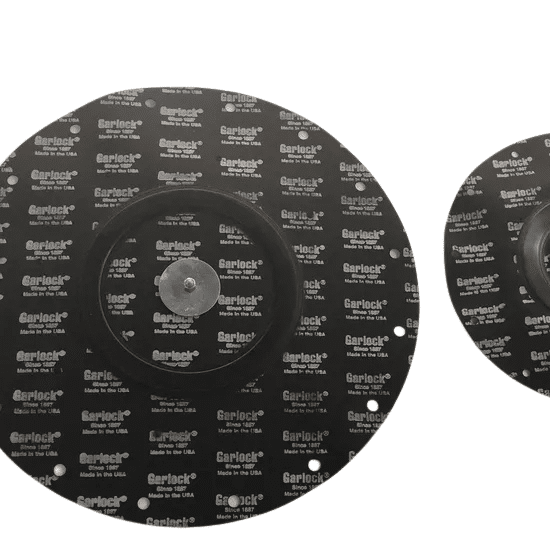

ชุดซ่อมไดอะแฟรม Garlock G12
ชุดเปลี่ยนไดอะแฟรมยางสังเคราะห์เสริมแรงสำหรับพัลส์วาล์วเครื่องดักฝุ่นแบบแขนหมุน ครอบคลุมขนาดข้อต่อตั้งแต่ 3/4 นิ้วถึง 3 นิ้ว ออกแบบมาเพื่อการซีลที่เชื่อถือได้ตลอดรอบการทำความสะอาดในอุตสาหกรรมที่ต้องการความทนทานสูง
พารามิเตอร์ทางเทคนิค
ข้อกำหนดการทำงานหลัก.
รุ่นที่ใช้งานร่วมกันได้ซีรีส์ DCF ใช้งานร่วมกับ G12 Garlock ได้
ขนาดข้อต่อ3/4″ / 1″ / 1-1/2″ / 2″ / 2-1/2″ / 3″
ขนาดเส้นผ่านศูนย์กลางระบุDN25 / DN40 / DN50 / DN62 / DN76
ตัวเรือนวาล์วที่ใช้งานร่วมกันได้ตัวเรือนพัลส์วาล์วอะลูมิเนียมเกรดสูง
วัสดุไดอะแฟรมยางสังเคราะห์พร้อมชั้นโครงโลหะเสริมความแข็งแรง
ความดันใช้งาน0.2–0.7 MPa / 58–87 psi
ตัวกลางใช้งานลมอัดสะอาด
แรงดันไฟฟ้าที่ใช้งานร่วมกันได้ระบบวาล์ว DC24V / AC220V, 50Hz
กระแสไฟฟ้า0.8A (0.05A)
ช่วงอุณหภูมิ−20°C ถึง 80°C (สูตรยางมาตรฐาน) · −34°C ถึง 100°C (สูตรยางพรีเมียม Continental®)
การรับประกัน12 เดือน (มาตรฐาน) · 24 เดือน (พรีเมียม Continental®)
ความชื้นสัมพัทธ์≤85%
อายุการใช้งาน≥1 ล้านรอบ / ประมาณ 5 ปี
ความทนทานทนต่อการสึกหรอ แรงกระแทก ความร้อน การกัดกร่อน และความเย็น
มาตรฐานผลิตภัณฑ์
การติดตั้งและบำรุงรักษาเพื่ออายุการใช้งานไดอะแฟรมที่ยาวนาน
การตรวจสอบวาล์วทำความสะอาดบ่าวาล์วและกำจัดเศษวัสดุหรือครีบคมออกก่อนติดตั้งไดอะแฟรม
การขันสลักเกลียวขันสลักเกลียวฝาครอบทีละน้อยตามรูปแบบดาวเพื่อกระจายแรงกดและป้องกันการรั่วที่ขอบ
คุณภาพลมใช้ลมอัดที่แห้งและปราศจากน้ำมันเพื่อลดการเสื่อมสภาพทางเคมีของยางสังเคราะห์
การควบคุมความดันรักษาความดันให้อยู่ในช่วง 0.2–0.7 MPa; หากเกิน 87 psi จะลดอายุความล้าของไดอะแฟรม
การควบคุมอุณหภูมิรักษาอุณหภูมิใช้งานให้ต่ำกว่า 80°C เพื่อป้องกันความเสียหายของไดอะแฟรมก่อนเวลาอันควร
ผลลัพธ์จากการบำรุงรักษาการติดตั้งที่ถูกต้องช่วยฟื้นฟูการพัลส์ที่รวดเร็ว การปิดที่เชื่อถือได้ และการทำความสะอาดเครื่องดักฝุ่นอย่างมีประสิทธิภาพ
