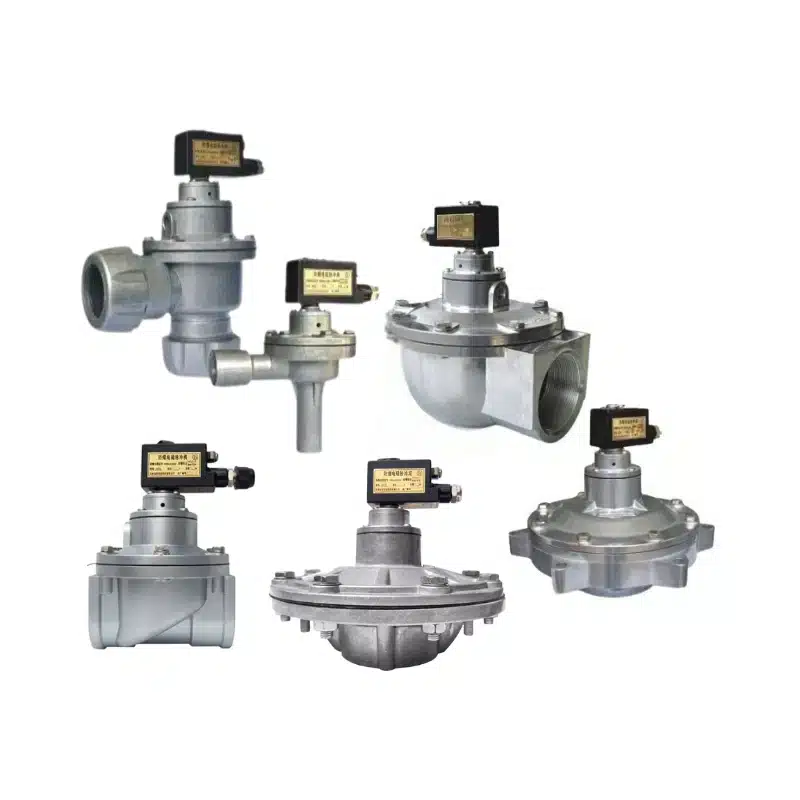

ซีรีส์ Z, ZM, T และ Y — ผ่านการรับรอง IECEx
พัลส์วาล์วกันระเบิด
พัลส์วาล์วกันระเบิดแบบมุมฉาก แบบเกลียวนอก แบบจุ่ม และแบบไหลตรง สร้างขึ้นบนคอยล์โซลินอยด์ชนิดทนการระเบิด — ออกแบบสำหรับสภาพแวดล้อมฝุ่นอันตราย ให้การทำความสะอาดถุงกรองความถี่สูงที่เชื่อถือได้ พร้อมการรับรองความปลอดภัยตามมาตรฐาน
รายการรุ่นทั้งหมด
ซีรีส์ Ex mb จำแนกตามรูปแบบการติดตั้ง
Ex mb IIC T6 Gb · IP65 · ผ่านการรับรอง IECEx / CE / CCC / RoHS / EAC
| ประเภท | รุ่น | ขนาด (นิ้ว) | ขนาด DN | ระดับกันระเบิด |
|---|---|---|---|---|
| แบบมุมฉาก | DCF-F-2L-B | 3/4″ | DN20 | Ex mb IIC T6 Gb |
| แบบมุมฉาก | DCF-F-Z-20 | 3/4″ | DN20 | Ex mb IIC T6 Gb |
| แบบมุมฉาก | DCF-F-Z-25 | 1″ | DN25 | Ex mb IIC T6 Gb |
| แบบมุมฉาก | DCF-F-Z-40S | 1.5″ | DN40 | Ex mb IIC T6 Gb |
| แบบมุมฉาก | DCF-F-Z-50S | 2″ | DN50 | Ex mb IIC T6 Gb |
| แบบมุมฉาก | DCF-F-Z-62S | 2.5″ | DN65 | Ex mb IIC T6 Gb |
| แบบมุมฉาก | DCF-F-Z-76S | 3″ | DN80 | Ex mb IIC T6 Gb |
| แบบมุมฉาก | DCF-F-Z-102S.B | 3.5″ | DN90 | Ex mb IIC T6 Gb |
| แบบเกลียวนอก | DCF-F-ZM-20 | 3/4″ | DN20 | Ex mb IIC T6 Gb |
| แบบเกลียวนอก | DCF-F-ZM-25 | 1″ | DN25 | Ex mb IIC T6 Gb |
| แบบเกลียวนอก | DCF-F-ZM-40S | 1.5″ | DN40 | Ex mb IIC T6 Gb |
| แบบจุ่ม | DCF-F-Y-25 | 1″ | DN25 | Ex mb IIC T6 Gb |
| แบบจุ่ม | DCF-F-Y-40S | 1.5″ | DN40 | Ex mb IIC T6 Gb |
| แบบจุ่ม | DCF-F-Y-50S | 2″ | DN50 | Ex mb IIC T6 Gb |
| แบบจุ่ม | DCF-F-Y-62S | 2.5″ | DN65 | Ex mb IIC T6 Gb |
| แบบจุ่ม | DCF-F-Y-76S | 3″ | DN80 | Ex mb IIC T6 Gb |
| แบบจุ่ม | DCF-F-Y-102S.B | 3.5″ | DN90 | Ex mb IIC T6 Gb |
| แบบจุ่ม | DCF-F-Y-102S | 4″ | DN100 | Ex mb IIC T6 Gb |
| แบบจุ่ม | DCF-F-YQ-76S | 3″ | DN80 | Ex mb IIC T6 Gb |
| แบบจุ่ม | DMY-F-II-80 | 3″ | DN80 | Ex mb IIC T6 Gb |
| แบบไหลตรง | DCF-F-T-25S | G1″ | DN25 | Ex mb IIC T6 Gb |
| แบบไหลตรง | DCF-F-T-40S | G1½″ | DN40 | Ex mb IIC T6 Gb |
| แบบไหลตรง | DCF-F-T-50S | G2″ | DN50 | Ex mb IIC T6 Gb |
มาตรฐานผลิตภัณฑ์
ผ่านการรับรองสำหรับงานในพื้นที่อันตราย
การรับรองIECEx, Ex, CE, CCC, RoHS
ระดับการรับรอง IECExEx mb IIC T6 Gb
ระดับการป้องกัน (IP)IP65
ข้อกำหนดการติดตั้ง
สภาวะการทำงานเพื่อการใช้งานอย่างปลอดภัย.
ระดับความสูง
ต้องไม่เกิน 1000 ม.
ความชื้นสัมพัทธ์
ไม่เกิน 95% (ที่ +25°C)
สภาพแวดล้อมอันตราย
โซน 1 หรือโซน 2 ที่มีส่วนผสมของแก๊ส/ไอระเหยไวไฟ Class II (T1–T4) หรือฝุ่นติดไฟได้ โซน 20 (Type A)
บรรยากาศโดยรอบ
ต้องปราศจากแก๊สหรือไอระเหยที่อาจทำลายฉนวน
ความมั่นคง
สถานที่ติดตั้งต้องปราศจากการสั่นสะเทือน แรงกระแทก หรือแรงสั่นไหวที่มีนัยสำคัญ
การป้องกัน
ติดตั้งให้ห่างจากน้ำหยดหรือน้ำกระเซ็น
วิดีโอผลิตภัณฑ์
วิดีโอสาธิตและวิดีโอแนะนำการเลือกใช้งานที่เกี่ยวข้อง
การรับรองมาตรฐาน
สายผลิตภัณฑ์นี้ได้รับการรับรองจากหน่วยงานอิสระ.
การรับรองผลิตภัณฑ์
DCF-F Series · DCF-F Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-F-II-80
ใบรับรอง CCC — พัลส์วาล์วกันระเบิด ซีรีส์ DCF-F
| เลขที่ใบรับรอง | 2024322307005851 |
|---|---|
| ออกโดย | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| วันที่ออก | 2024-07-16 |
| มีผลถึง | 2029-03-18 |
| มาตรฐาน | GB/T 3836.1-2021, GB/T 3836.9-2021, CNCA-C23-01:2024 |
การรับรองผลิตภัณฑ์
รุ่นที่ครอบคลุม (4)
DCF-Fa Series · DCF-Fa series · DCF-Fa Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-Fa-II-80
ใบรับรอง CCC — พัลส์วาล์วกันระเบิด ซีรีส์ DCF-Fa
| เลขที่ใบรับรอง | 2025322307006980 |
|---|---|
| ออกโดย | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| วันที่ออก | 2025-11-06 |
| มีผลถึง | 2030-11-05 |
| มาตรฐาน | GB/T 3836.1-2021, GB/T 3836.9-2021, CNCA-C23-01:2024 |
การรับรองผลิตภัณฑ์
DCF-F2 series · DCF-F2 series (Z/Y/T/ZM/2L-B variants, 20-115S sizes) · DMY-F2-II-80
ใบรับรอง CCC Ex — พัลส์วาล์วกันระเบิด ซีรีส์ DCF-F2
| เลขที่ใบรับรอง | 2024322307006147 |
|---|---|
| ออกโดย | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| วันที่ออก | 2024-08-20 |
| มีผลถึง | 2029-08-19 |
| มาตรฐาน | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021 |
การรับรองผลิตภัณฑ์
DCF-F3 series · DCF-F3 series (Z/Y/T/ZM/2L-B variants, 20-115S sizes) · DMY-F3-II-80
ใบรับรอง CCC Ex — พัลส์วาล์วกันระเบิด ซีรีส์ DCF-F3
| เลขที่ใบรับรอง | 2024322307006175 |
|---|---|
| ออกโดย | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| วันที่ออก | 2024-09-05 |
| มีผลถึง | 2029-09-04 |
| มาตรฐาน | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.9-2021, GB/T 3836.31-2021 |
แบบทางเทคนิค
ขนาดการติดตั้งของผลิตภัณฑ์นี้.
🔒 สอบถามเพื่อรับข้อมูลขนาดDCF-F-Y-102S
DCF-F-Y-102S · 4" · พัลส์วาล์วแบบจุ่ม/จมกันระเบิด — ภาพวาดการติดตั้ง
| Mounting spacing | 225 mm |
|---|---|
| Overall height | 211 mm |
| Flange diameter | 🔒 |
| Inner step 1 | 191 mm |
| Inner step 2 | 🔒 |
| Inner bore | 🔒 |
+17 ขนาดเพิ่มเติม
🔒 สอบถามเพื่อรับข้อมูลขนาดDMY-F-II-80
DMY-F-II-80 · II-80 (ประมาณ 3") · พัลส์วาล์วแบบจุ่ม/จมกันระเบิด — ภาพวาดการติดตั้ง
| Mounting spacing | 212 mm |
|---|---|
| Overall height | 198 mm |
| Seat height 1 | 38 mm |
| Seat height 2 | 🔒 |
| Seal bore | 🔒 |
| Inner step | 🔒 |
+13 ขนาดเพิ่มเติม
🔒 สอบถามเพื่อรับข้อมูลขนาดDCF-F-YQ-76S(standard O-ring)
DCF-F-YQ-76S(standard O-ring) · 3" · พัลส์วาล์วแบบจุ่ม/จมกันระเบิดขนาดกะทัดรัด — ภาพวาดการติดตั้ง
| Mounting spacing | 195 mm |
|---|---|
| Overall height | 🔒 |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
| Inner bore | Ø94 mm |
| Body flange | 158 mm |
+12 ขนาดเพิ่มเติม
คลังความรู้
คำตอบเชิงปฏิบัติสำหรับผลิตภัณฑ์นี้
การแก้ไขปัญหา
ต่อสายคอยล์โซลินอยด์กันระเบิดของ Xiechang อย่างไร
สาย ① และ ② เป็นสายสัญญาณอินพุต สาย ③ เป็นขั้วต่อลงดิน และตัวเรือนคอยล์ยังมีขั้วต่อลงดินแยกต่างหากอีกจุดหนึ่ง
คอยล์กันระเบิดการต่อสายไฟโซลินอยด์
ถาม-ตอบผลิตภัณฑ์
รหัสรุ่น DCF-F หมายถึงอะไร
DCF-F-[วัสดุ]-[ขนาด]-[รูปแบบตัววาล์ว] โดย F/F2/F3 ระบุโครงสร้างกันระเบิด และ Z/ZM/Y/T ระบุรูปแบบตัววาล์ว
DCF-Fรหัสรุ่นหลักการตั้งชื่อรุ่น
ถาม-ตอบผลิตภัณฑ์
อ่านเครื่องหมายกันระเบิด เช่น Ex mb IIC T4 Gb อย่างไร
แต่ละส่วนของเครื่องหมายระบุชนิดการป้องกัน กลุ่มก๊าซ/ฝุ่น และอุณหภูมิพื้นผิวสูงสุด
เครื่องหมาย Exเครื่องหมายกันระเบิดIIC
จุดเด่น
พัลส์วาล์ว DCF-F ของ Xiechang ถือใบรับรองกันระเบิด (Ex) ใด?
ซีรีส์ DCF-F (Z / Y / ZM / T / 2L-B ทุกขนาด) ได้รับการรับรองภายใต้ใบรับรอง Ex เลขที่ GYB25.1974X ตามมาตรฐาน GB/T 3836 พร้อมระดับการป้องกัน IP65 / IP67
ใบรับรอง ExGYB25.1974XGB/T 3836
จุดเด่น
พัลส์วาล์วกันระเบิดของ Xiechang ถือใบรับรอง CCC (China Compulsory Certification) ใด?
ซีรีส์กันระเบิด F, F2 และ F3 แต่ละซีรีส์ถือใบรับรอง CCC (เช่น เลขที่ 2024322307005851 สำหรับซีรีส์ F)
ใบรับรอง CCCChina Compulsory Certification2024322307005851
ข้อมูลจำเพาะ
พัลส์วาล์วแม่เหล็กไฟฟ้าแบบกันระเบิดของ Xiechang มีพารามิเตอร์ทางเทคนิคอย่างไร
แรงดันพิกัด 0.2–0.6 MPa แรงดันไฟฟ้าพิกัด DC24V±10% หรือ AC220V±10% ตัวกลางทำงานคือก๊าซอัด ความชื้นสัมพัทธ์ ≤85%
พัลส์วาล์วกันระเบิดพารามิเตอร์ทางเทคนิคแรงดันพิกัด
