หน้าแรก / พัลส์เจ็ทวาล์ว / พัลส์วาล์วกันระเบิด

ซีรีส์ DCF-F2 — รุ่นครบทุกขนาด

พัลส์วาล์วทนการระเบิด Ex db

การป้องกันแบบทนการระเบิด "Ex db" ที่ผ่านการรับรอง พร้อมระดับการป้องกัน IP67 — ออกแบบให้ทนการจุดระเบิดภายในโดยไม่ส่งผ่านไปยังบรรยากาศโดยรอบ สำหรับงานดักฝุ่นในพื้นที่อันตรายโซน 1/2 ที่อุณหภูมิ −40°C ถึง +60°C

ดูรุ่นทั้งหมดขอใบเสนอราคา
พัลส์วาล์วทนการระเบิด Ex db ของ Xiechang® ครบทุกรุ่น

รายการรุ่นทั้งหมด

ซีรีส์ DCF-F2 จำแนกตามรูปแบบการติดตั้ง

อุณหภูมิแวดล้อม −40°C ถึง +60°C · Ex db IIC T6 Gb · IP67 · สกรูยึด A2-70

ประเภทรุ่นขนาด (นิ้ว)ขนาด DNระดับกันระเบิด
แบบมุมฉากDCF-F2-2L-B3/4″DN20Ex db IIC T6 Gb
แบบมุมฉากDCF-F2-Z-203/4″DN20Ex db IIC T6 Gb
แบบมุมฉากDCF-F2-Z-251″DN25Ex db IIC T6 Gb
แบบมุมฉากDCF-F2-Z-40S1.5″DN40Ex db IIC T6 Gb
แบบมุมฉากDCF-F2-Z-50S2″DN50Ex db IIC T6 Gb
แบบมุมฉากDCF-F2-Z-62S2.5″DN65Ex db IIC T6 Gb
แบบมุมฉากDCF-F2-Z-76S3″DN80Ex db IIC T6 Gb
แบบมุมฉากDCF-F2-Z-102S.B3.5″DN90Ex db IIC T6 Gb
แบบเกลียวนอกDCF-F2-ZM-203/4″DN20Ex db IIC T6 Gb
แบบเกลียวนอกDCF-F2-ZM-251″DN25Ex db IIC T6 Gb
แบบเกลียวนอกDCF-F2-ZM-40S1.5″DN40Ex db IIC T6 Gb
แบบจุ่มDCF-F2-Y-251″DN25Ex db IIC T6 Gb
แบบจุ่มDCF-F2-Y-40S1.5″DN40Ex db IIC T6 Gb
แบบจุ่มDCF-F2-Y-50S2″DN50Ex db IIC T6 Gb
แบบจุ่มDCF-F2-Y-62S2.5″DN65Ex db IIC T6 Gb
แบบจุ่มDCF-F2-Y-76S3″DN80Ex db IIC T6 Gb
แบบจุ่มDCF-F2-Y-102S.B3.5″DN90Ex db IIC T6 Gb
แบบจุ่มDCF-F2-Y-102S4″DN100Ex db IIC T6 Gb
แบบจุ่มDCF-F2-YQ-76S3″DN80Ex db IIC T6 Gb
แบบจุ่มDMY-F-II-803″DN80Ex db IIC T6 Gb
แบบไหลตรงDCF-F2-T-25SGG1″DN25Ex db IIC T6 Gb
แบบไหลตรงDCF-F2-T-40SGG1½″DN40Ex db IIC T6 Gb
แบบไหลตรงDCF-F2-T-50SGG2″DN50Ex db IIC T6 Gb

มาตรฐานผลิตภัณฑ์

ผ่านการรับรอง ซีลแน่นหนา และผลิตตามข้อกำหนด

การรับรองCCC, CE, EAC, RoHS
ระดับการรับรอง IECExEx db IIC T6 Gb
ระดับการป้องกัน (IP)IP67
อุณหภูมิแวดล้อม−40°C ถึง +60°C
สกรูยึดสเตนเลส A2-70
ตัวเลือกวัสดุตัววาล์วมาตรฐานอะลูมิเนียมอัลลอย; -C = สเตนเลส 304, -D = สเตนเลส 316, -E = อัลลอยจำกัดทองแดง/สังกะสี

การรับรองมาตรฐาน

สายผลิตภัณฑ์นี้ได้รับการรับรองจากหน่วยงานอิสระ.

ดูใบรับรองทั้งหมด →
ใบรับรอง CCC Ex — พัลส์วาล์วกันระเบิด ซีรีส์ DCF-F2🔍 คลิกเพื่อขยาย

การรับรองผลิตภัณฑ์

DCF-F2 series · DCF-F2 series (Z/Y/T/ZM/2L-B variants, 20-115S sizes) · DMY-F2-II-80

ใบรับรอง CCC Ex — พัลส์วาล์วกันระเบิด ซีรีส์ DCF-F2

เลขที่ใบรับรอง2024322307006147
ออกโดยShanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS)
วันที่ออก2024-08-20
มีผลถึง2029-08-19
มาตรฐานGB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021
ต้องการไฟล์ PDF ต้นฉบับหรือไม่?
ใบรับรอง Ex GYB25.1975X — พัลส์วาล์วกันเปลวไฟ ซีรีส์ DCF-F2🔍 คลิกเพื่อขยาย

การรับรองผลิตภัณฑ์

DCF-F2 Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-F2-II-80

ใบรับรอง Ex GYB25.1975X — พัลส์วาล์วกันเปลวไฟ ซีรีส์ DCF-F2

เลขที่ใบรับรองGYB25.1975X
ออกโดยShanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (NEPSI - National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
วันที่ออก2025-06-12
มีผลถึง2030-06-11
มาตรฐานGB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021, JB/T 5916-2013
ต้องการไฟล์ PDF ต้นฉบับหรือไม่?

แบบทางเทคนิค

ขนาดการติดตั้งของผลิตภัณฑ์นี้.

DMY-F2-II-80 · II-80 (ประมาณ 3") · พัลส์วาล์วแบบจุ่ม/จมกันระเบิด — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DMY-F2-II-80

DMY-F2-II-80 · II-80 (ประมาณ 3") · พัลส์วาล์วแบบจุ่ม/จมกันระเบิด — ภาพวาดการติดตั้ง

II-80 (approx 3") · flange

Mounting spacing🔒
Overall height240 mm
Seat height 1🔒
Seat height 2🔒
Seal boreØ85.5 mm
Inner step88 mm

+14 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-Y-102S.B(special O-ring) · 3½" · พัลส์วาล์วกันระเบิดแบบจุ่ม — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-Y-102S.B(special O-ring)

DCF-F2-Y-102S.B(special O-ring) · 3½" · พัลส์วาล์วกันระเบิดแบบจุ่ม — ภาพวาดการติดตั้ง

3½" · flange

Mounting spacing🔒
Overall height254 mm
Flange thickness🔒
Seat height 1🔒
Seat height 243 mm
Inner boreØ103 mm

+15 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-Y-102S.B(standard O-ring) · 3½" · พัลส์วาล์วกันระเบิดแบบจุ่ม — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-Y-102S.B(standard O-ring)

DCF-F2-Y-102S.B(standard O-ring) · 3½" · พัลส์วาล์วกันระเบิดแบบจุ่ม — ภาพวาดการติดตั้ง

3½" · flange

Mounting spacing🔒
Overall height🔒
Flange thickness27 mm
Seat height 1🔒
Seat height 243 mm
Inner boreØ103 mm

+15 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-Y-76S(special O-ring) · 3" · พัลส์วาล์วกันระเบิดแบบจุ่ม — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-Y-76S(special O-ring)

DCF-F2-Y-76S(special O-ring) · 3" · พัลส์วาล์วกันระเบิดแบบจุ่ม — ภาพวาดการติดตั้ง

3" · flange

Mounting spacing🔒
Overall height🔒
Flange thickness🔒
Seat height 135 mm
Seat height 243 mm
Inner boreØ89.5 mm

+16 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-Y-76S(standard O-ring) · 3" · พัลส์วาล์วกันระเบิดแบบจุ่ม — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-Y-76S(standard O-ring)

DCF-F2-Y-76S(standard O-ring) · 3" · พัลส์วาล์วกันระเบิดแบบจุ่ม — ภาพวาดการติดตั้ง

3" · flange

Overall height254 mm
Inlet flange height🔒
Neck height35 mm
Flange thickness43 mm
Neck diameter🔒
Body diameter🔒

+16 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-YA-76S · 3" · พัลส์วาล์วกันระเบิดแบบจุ่ม — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-YA-76S

DCF-F2-YA-76S · 3" · พัลส์วาล์วกันระเบิดแบบจุ่ม — ภาพวาดการติดตั้ง

3" · flange

Neck diameter🔒
Mid diameterØ187.5 mm
Flange diameterØ220 mm
Bolt circle diameterØ220 mm
Base height🔒
Mounting spacing🔒

+8 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-YQ-76S(standard O-ring) · 3" · พัลส์วาล์วกันระเบิดแบบจุ่มขนาดกะทัดรัด — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-YQ-76S(standard O-ring)

DCF-F2-YQ-76S(standard O-ring) · 3" · พัลส์วาล์วกันระเบิดแบบจุ่มขนาดกะทัดรัด — ภาพวาดการติดตั้ง

3" · flange (8-M8)

Overall height🔒
Inlet height41 mm
Flange thickness🔒
Neck diameter🔒
Body diameterØ158 mm
Flange diameterØ182 mm

+12 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-YQ-76S(special O-ring) · 3" · พัลส์วาล์วกันระเบิดแบบจุ่มขนาดกะทัดรัด — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-YQ-76S(special O-ring)

DCF-F2-YQ-76S(special O-ring) · 3" · พัลส์วาล์วกันระเบิดแบบจุ่มขนาดกะทัดรัด — ภาพวาดการติดตั้ง

3" · flange (8-M8)

Overall height240 mm
Inlet height41 mm
Flange thickness56 mm
Neck diameter🔒
Body diameter🔒
Flange diameter🔒

+12 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-Z-20 · ¾" · พัลส์วาล์วกันระเบิดแบบมุมฉาก — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-Z-20

DCF-F2-Z-20 · ¾" · พัลส์วาล์วกันระเบิดแบบมุมฉาก — ภาพวาดการติดตั้ง

¾" · G¾"

Overall height🔒
Diaphragm cover diameterØ80 mm
Inlet height20 mm
Inlet face height22 mm
Outlet height🔒
Base width🔒

+2 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-Z-40S · 1½" · พัลส์วาล์วกันระเบิดแบบมุมฉาก — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-Z-40S

DCF-F2-Z-40S · 1½" · พัลส์วาล์วกันระเบิดแบบมุมฉาก — ภาพวาดการติดตั้ง

1½" · G1½"

Overall height230 mm
Inlet height🔒
Inlet face height🔒
Outlet height🔒
Base length131 mm
Bolt spacing75 mm

+2 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-ZM-20 · ¾" · พัลส์วาล์วกันระเบิดแบบมุมฉากเกลียวนอก/ข้อต่อสวมเร็ว — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-ZM-20

DCF-F2-ZM-20 · ¾" · พัลส์วาล์วกันระเบิดแบบมุมฉากเกลียวนอก/ข้อต่อสวมเร็ว — ภาพวาดการติดตั้ง

¾" · coupling, pipe OD Φ27

Overall height198 mm
Inlet pipe outer diameterØ27 mm
Inlet pipe seat🔒
Inlet pipe boreØ20 mm
Inlet pipe chamfer🔒
Outlet pipe outer diameter🔒

+9 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-ZM-25 · 1" · พัลส์วาล์วกันระเบิดแบบมุมฉากเกลียวนอก/ข้อต่อสวมเร็ว — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-ZM-25

DCF-F2-ZM-25 · 1" · พัลส์วาล์วกันระเบิดแบบมุมฉากเกลียวนอก/ข้อต่อสวมเร็ว — ภาพวาดการติดตั้ง

1" · coupling, pipe OD Φ34

Overall height233 mm
Inlet pipe outer diameter🔒
Inlet pipe seat🔒
Inlet pipe bore🔒
Inlet pipe chamfer3×30°
Outlet pipe outer diameterØ34 mm

+9 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-ZM-40S · 1½" · พัลส์วาล์วกันระเบิดแบบมุมฉากเกลียวนอก/ข้อต่อสวมเร็ว — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-ZM-40S

DCF-F2-ZM-40S · 1½" · พัลส์วาล์วกันระเบิดแบบมุมฉากเกลียวนอก/ข้อต่อสวมเร็ว — ภาพวาดการติดตั้ง

1½" · coupling, pipe OD Φ48

Overall height284 mm
Inlet pipe outer diameter🔒
Inlet pipe seat🔒
Inlet pipe bore🔒
Inlet pipe chamfer3×30°
Outlet pipe outer diameterØ48 mm

+9 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-F2-Z-20-C(304) · ¾" · พัลส์วาล์วแบบมุมฉากสแตนเลส — ภาพวาดการติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-F2-Z-20-C(304)

DCF-F2-Z-20-C(304) · ¾" · พัลส์วาล์วแบบมุมฉากสแตนเลส — ภาพวาดการติดตั้ง

¾" · G¾" · 304 stainless steel

Overall height160 mm
Diaphragm cover diameterØ78 mm
Inlet height🔒
Inlet offset20 mm
Base length🔒
Base width🔒

+1 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

คลังความรู้

คำตอบเชิงปฏิบัติสำหรับผลิตภัณฑ์นี้

ดูทั้งหมด
ถาม-ตอบผลิตภัณฑ์

อ่านรหัสรุ่นวาล์วกันเปลวไฟ DCF-F2 อย่างไร และมีวัสดุตัววาล์วแบบใดให้เลือกบ้าง

DCF-F2 คือตระกูลวาล์วแบบเปลือกกันเปลวไฟ (Ex db) ตัวอักษรหลัง F2 ระบุรูปแบบตัววาล์ว — Z แบบมุมฉาก, ZM เกลียวนอก, Y แบบจุ่ม, T แบบไหลตรง — ตัวเลขคือรหัสขนาด และสามารถเติมรหัสวัสดุ -C (สเตนเลส 304), -D (สเตนเลส 316) หรือ -E (อัลลอยจำกัดทองแดง/สังกะสี) ต่อท้ายได้ทุกรุ่น รายการรุ่นและขนาดครบถ้วนอยู่ในตาราง SKU บนหน้านี้

รหัสรุ่น DCF-F2รุ่นวาล์วกันเปลวไฟขนาดวาล์ว Ex db
ถาม-ตอบผลิตภัณฑ์

พัลส์วาล์วกันระเบิดชนิด Flameproof (Ex d) มีขนาดใดบ้าง และใช้เกลียวขั้วต่อสายเคเบิลแบบใด?

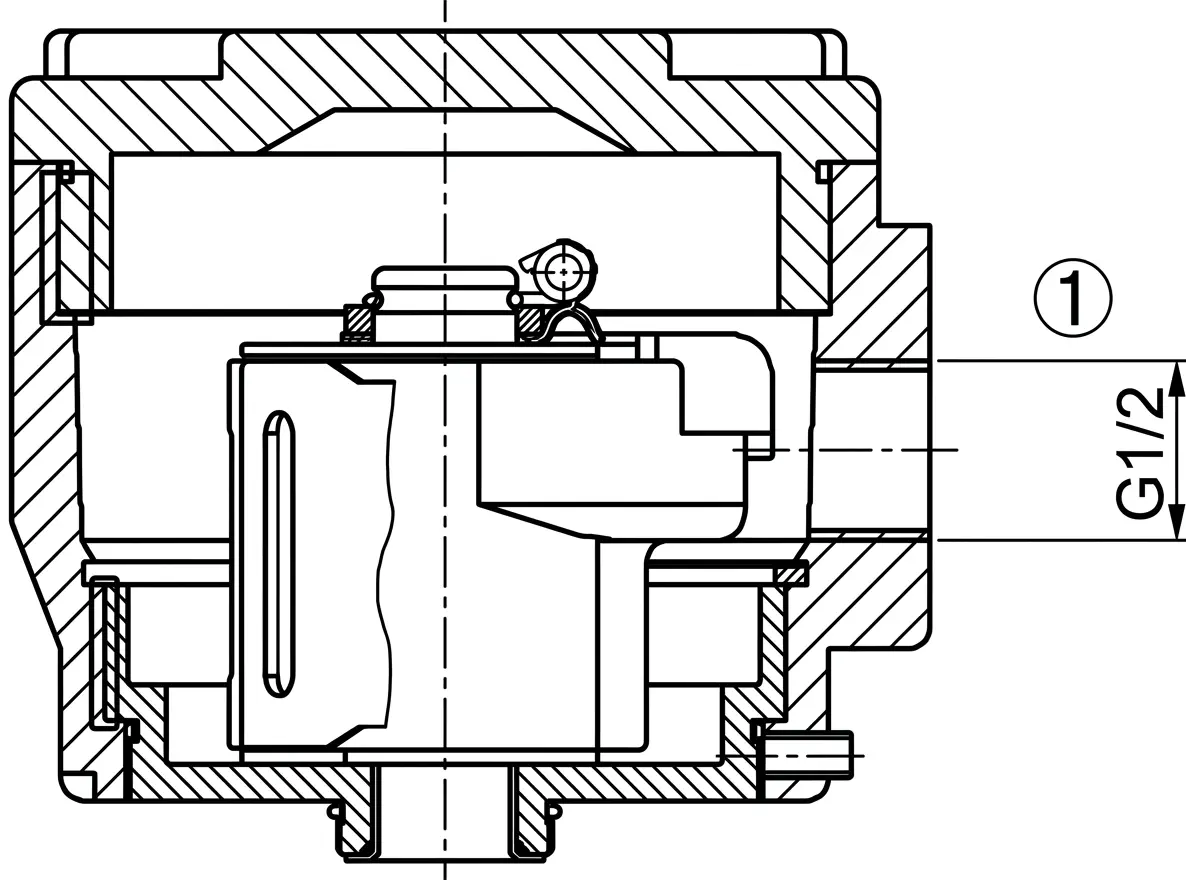

พัลส์วาล์วกันระเบิดชนิด Flameproof (Ex d) มีจำหน่ายตั้งแต่ DN25 ขึ้นไป โดยวาล์วกันระเบิด DN20 และ DN25 มีจำหน่ายเฉพาะจาก Xiechang เท่านั้น ขั้วต่อสายเคเบิลกันระเบิดโดยเฉพาะใช้เกลียว G1/2"

วาล์วกันระเบิดพัลส์วาล์วกันระเบิดEx d
