พัลส์วาล์วขนาดใหญ่ 8-16 นิ้ว DMY-III

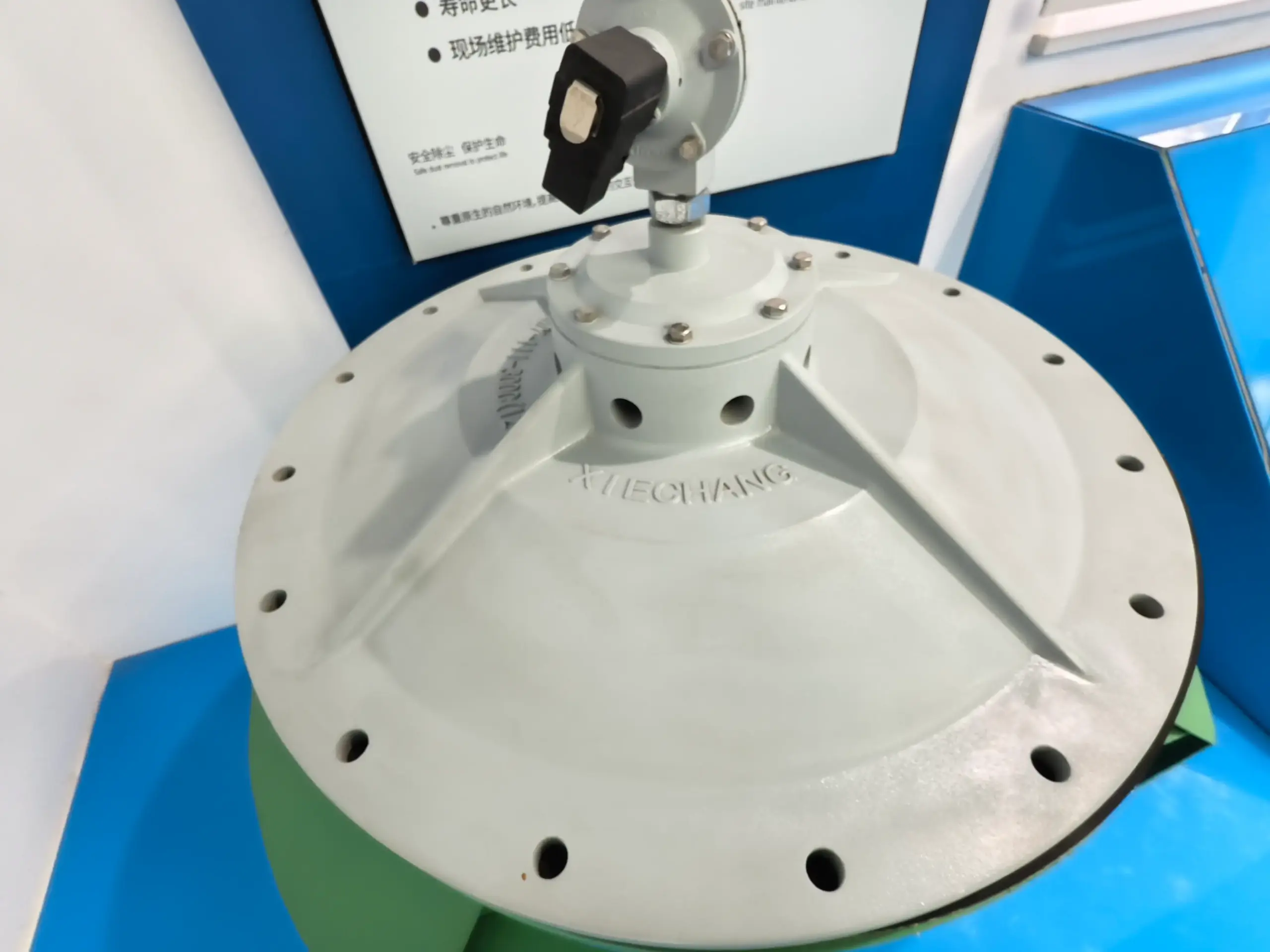

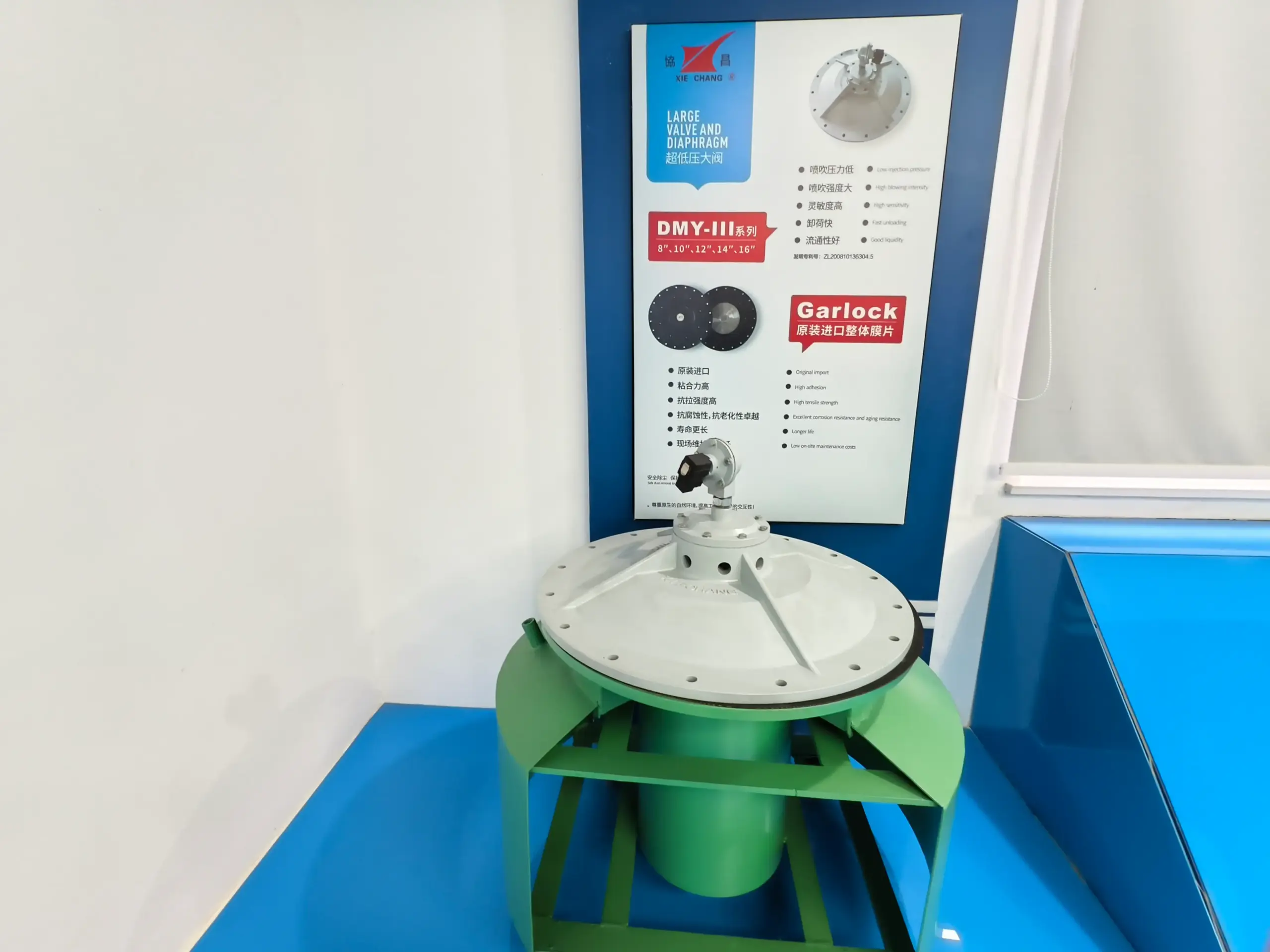

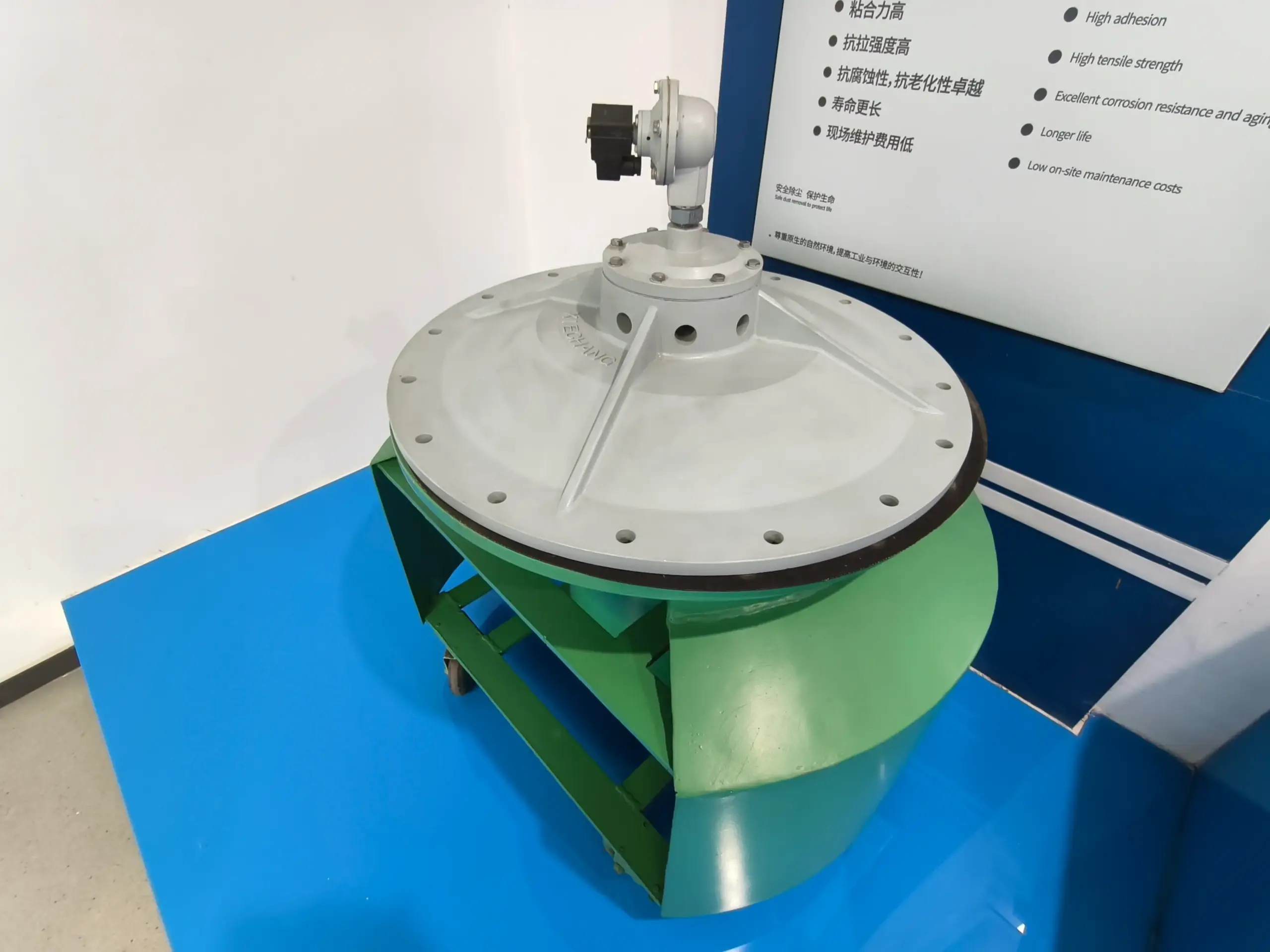

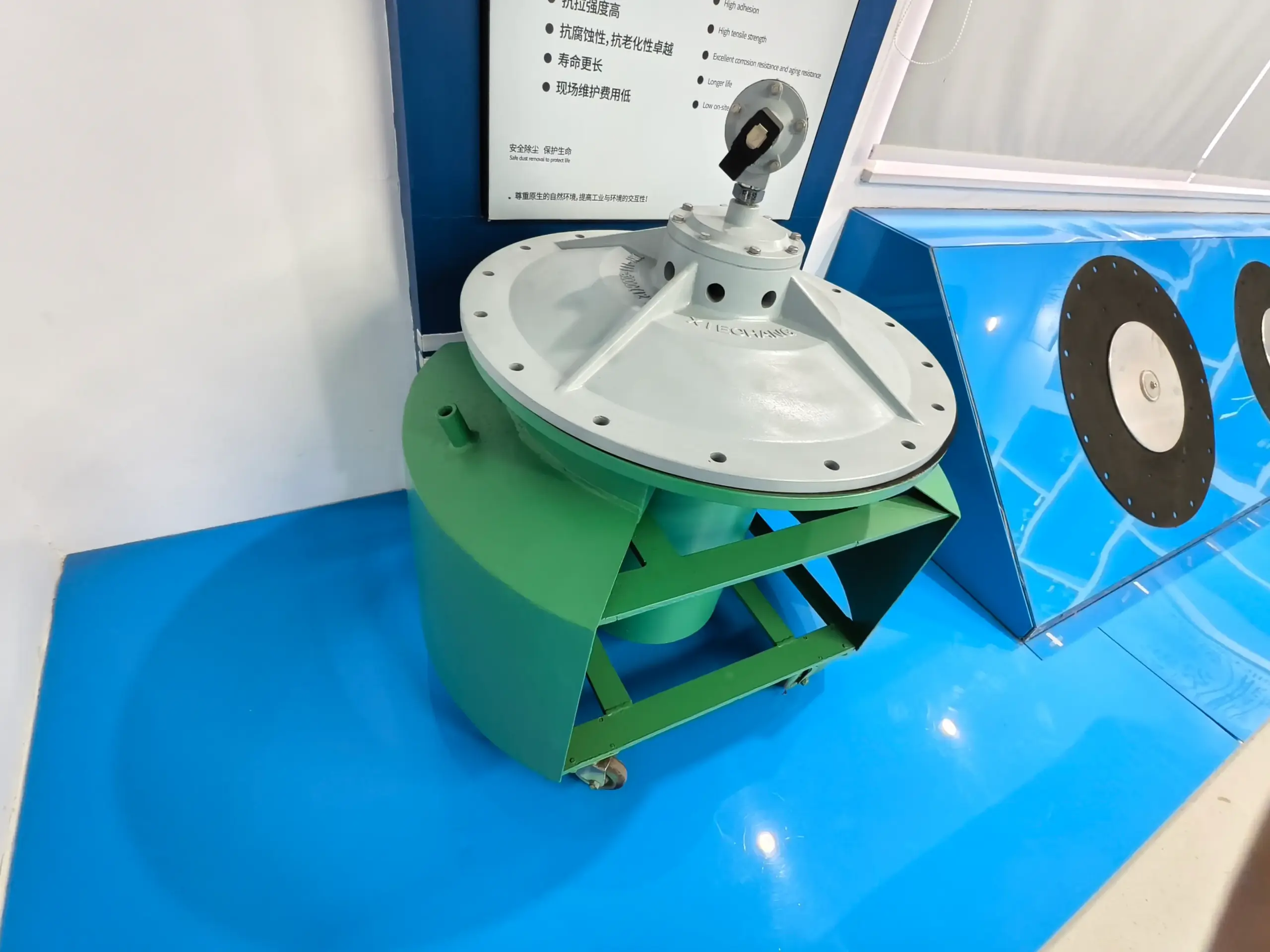

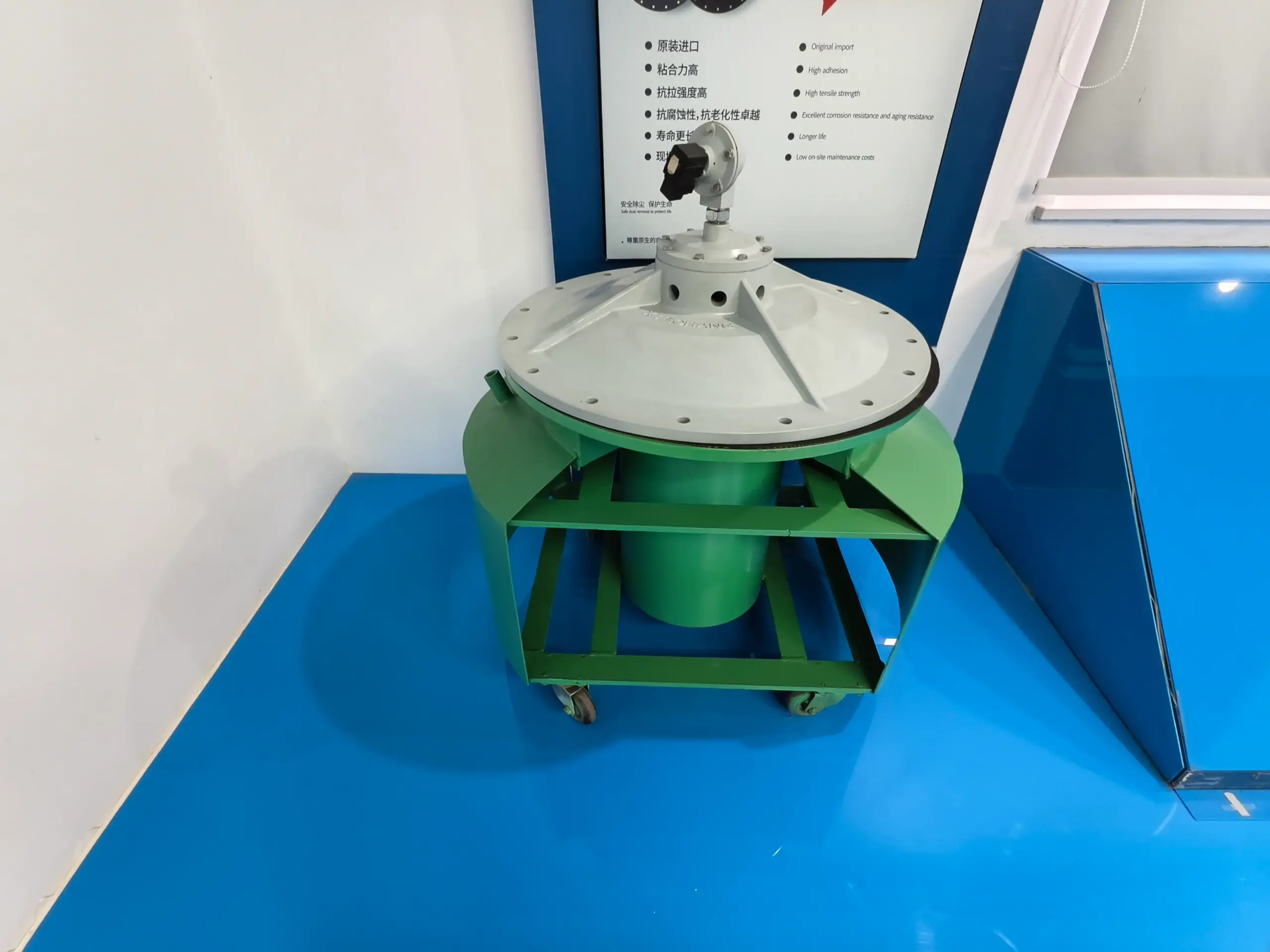

พัลส์วาล์วแรงดันต่ำขนาดใหญ่ 8-16 นิ้ว ออกแบบทางวิศวกรรมสำหรับการกระทุ้งฝุ่นปริมาณสูงของเครื่องดักฝุ่นแบบถุงกรองอุตสาหกรรม
พารามิเตอร์ทางเทคนิค
ข้อกำหนดการทำงานหลัก.
ซีรีส์DMY-III
แรงดันใช้งาน0.05-0.1 MPa
ตัวกลางใช้งานอากาศอัดที่สะอาดและแห้ง
แรงดันไฟฟ้าDC24V; AC220V / 50Hz (เลือกได้)
ระดับการป้องกันIP65
อุณหภูมิใช้งาน-20 C ถึง +55 C มาตรฐาน
อายุการใช้งานแผ่นไดอะแฟรมประมาณ 1 ล้านรอบภายใต้เงื่อนไขที่กำหนด
รายการรุ่นทั้งหมด
รุ่นในซีรีส์ DMY-III
0.05-0.1 MPa / IP65 / การกำหนดค่าแบบอุตสาหกรรม
| ประเภท | รุ่น | ขนาด | ขนาด DN | ปริมาตรอากาศ |
|---|---|---|---|---|
| ขนาดใหญ่ | DMY-III-200C | 8" | DN200 | 1.3-1.8 m3 |
| ขนาดใหญ่ | DMY-III-250C | 10" | DN250 | 1.3-2.2 m3 |
| ขนาดใหญ่ | DMY-III-300C | 12" | DN300 | 1.5-2.5 m3 |
| ขนาดใหญ่ | DMY-III-350C | 14" | DN350 | 1.5-2.8 m3 |
| ขนาดใหญ่ | DMY-III-400C | 16" | DN400 | 1.8-3.5 m3 |
มาตรฐานผลิตภัณฑ์
ข้อมูลจำเพาะของพัลส์วาล์วอุตสาหกรรม
การรับรองการกำหนดค่าแบบอุตสาหกรรม
ผู้ผลิตSuzhou Xiechang Environmental Protection Technology Co., Ltd.
การใช้งานระบบกระทุ้งฝุ่นแบบพัลส์เจ็ทของเครื่องดักฝุ่นแบบถุงกรองและระบบดักฝุ่นอุตสาหกรรม
วิดีโอผลิตภัณฑ์
วิดีโอสาธิตและวิดีโอแนะนำการเลือกใช้งานที่เกี่ยวข้อง
พลังขับเคลื่อนแห่งการดักฝุ่น: พัลส์วาล์วขนาดเส้นผ่านศูนย์กลางใหญ่ Xiechang DMY-III (8"-16")
พัลส์วาล์วไดอะแฟรมขนาดใหญ่ 8” - 16”

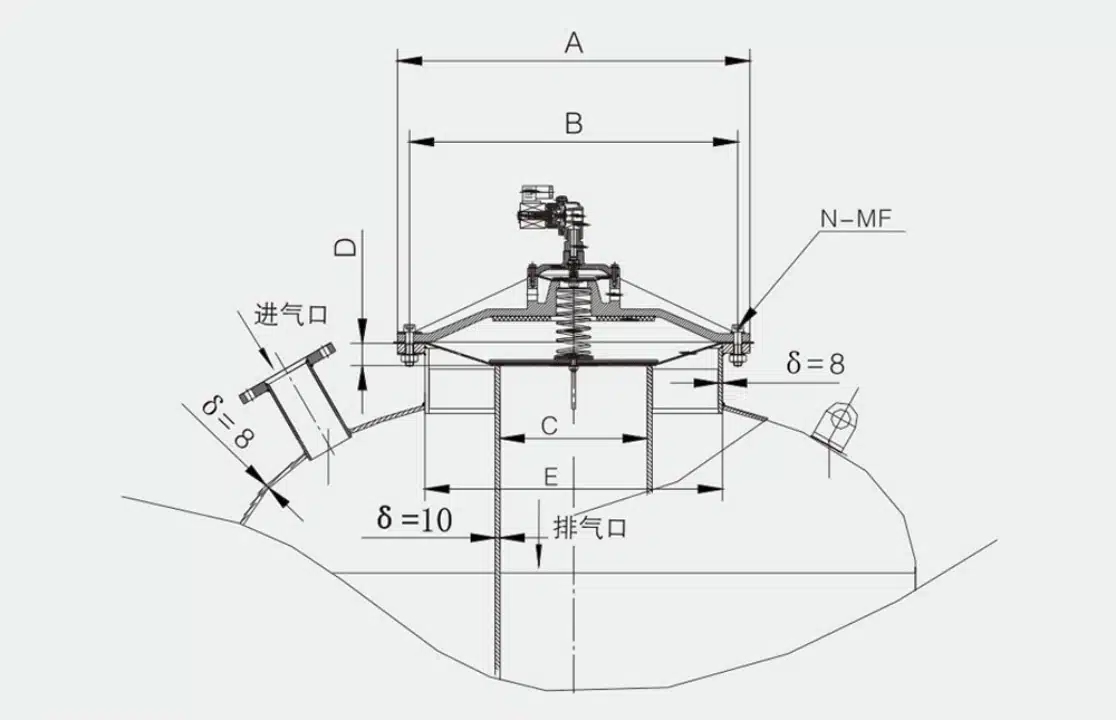

แบบทางเทคนิค
ขนาดการติดตั้งของผลิตภัณฑ์นี้.
🔒 สอบถามเพื่อรับข้อมูลขนาดDMY-III-250C
DMY-III-250C · 10 นิ้ว · พัลส์วาล์วแรงดันต่ำแบบจุ่ม/จม — ภาพวาดการติดตั้ง
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 40 mm |
| Spray tube diameter | Ø275 mm |
+2 ขนาดเพิ่มเติม
🔒 สอบถามเพื่อรับข้อมูลขนาดDMY-III-300C
DMY-III-300C · 12 นิ้ว · พัลส์วาล์วแรงดันต่ำแบบจุ่ม/จม — ภาพวาดการติดตั้ง
| Outer flange diameter | Ø730 mm |
|---|---|
| Bolt circle diameter | Ø680 mm |
| Bolt holes | 16-M16 |
| Flange thickness | 🔒 |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+2 ขนาดเพิ่มเติม
🔒 สอบถามเพื่อรับข้อมูลขนาดDMY-III-350C
DMY-III-350C · 14 นิ้ว · พัลส์วาล์วแรงดันต่ำแบบจุ่ม/จม — ภาพวาดการติดตั้ง
| Outer flange diameter | Ø842 mm |
|---|---|
| Bolt circle diameter | Ø780 mm |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+3 ขนาดเพิ่มเติม
🔒 สอบถามเพื่อรับข้อมูลขนาดDMY-III-400C
DMY-III-400C · 16 นิ้ว · พัลส์วาล์วแรงดันต่ำแบบจุ่ม/จม — ภาพวาดการติดตั้ง
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Outlet diameter | Ø806 mm |
| Spray tube diameter | 🔒 |
| Spray tube wall | 10 mm |
| Mounting height | 50 mm |
+2 ขนาดเพิ่มเติม
🔒 สอบถามเพื่อรับข้อมูลขนาดDMY-III-200C
DMY-III-200C · 8 นิ้ว · พัลส์วาล์วแรงดันต่ำแบบจุ่ม/จม — ภาพวาดการติดตั้ง
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 12-M10 |
| Flange thickness | 🔒 |
| Mounting height | 35 mm |
| Spray tube diameter | Ø220 mm |
+2 ขนาดเพิ่มเติม
คลังความรู้
คำตอบเชิงปฏิบัติสำหรับผลิตภัณฑ์นี้
การแก้ไขปัญหา
แก้ไขปัญหาข้อขัดข้องทั่วไปของพัลส์วาล์วขนาดใหญ่แรงดันต่ำพิเศษได้อย่างไร?
สภาวะการทำงานคือ DC24V/1.2A/30W หรือ AC220V/0.5A/30W ที่ 0.05–0.1 MPa หากวาล์วไม่เปิด ให้ตรวจสอบความสอดคล้องของแรงดันไฟฟ้า ความกว้างพัลส์ (150–200 มิลลิวินาที) และขดลวด หากมีเสียงคลิกแต่ไม่พ่นลม ให้เพิ่มความดันถังเป็น 0.05–0.1 MPa และตรวจสอบช่องทางหน่วง หากมีการรั่วมักหมายถึงไพล็อต ไดอะแฟรม หรือซีทเสียหายซึ่งต้องเปลี่ยน
การแก้ไขปัญหาวาล์วแรงดันต่ำพิเศษวาล์วขนาดใหญ่
การใช้งาน

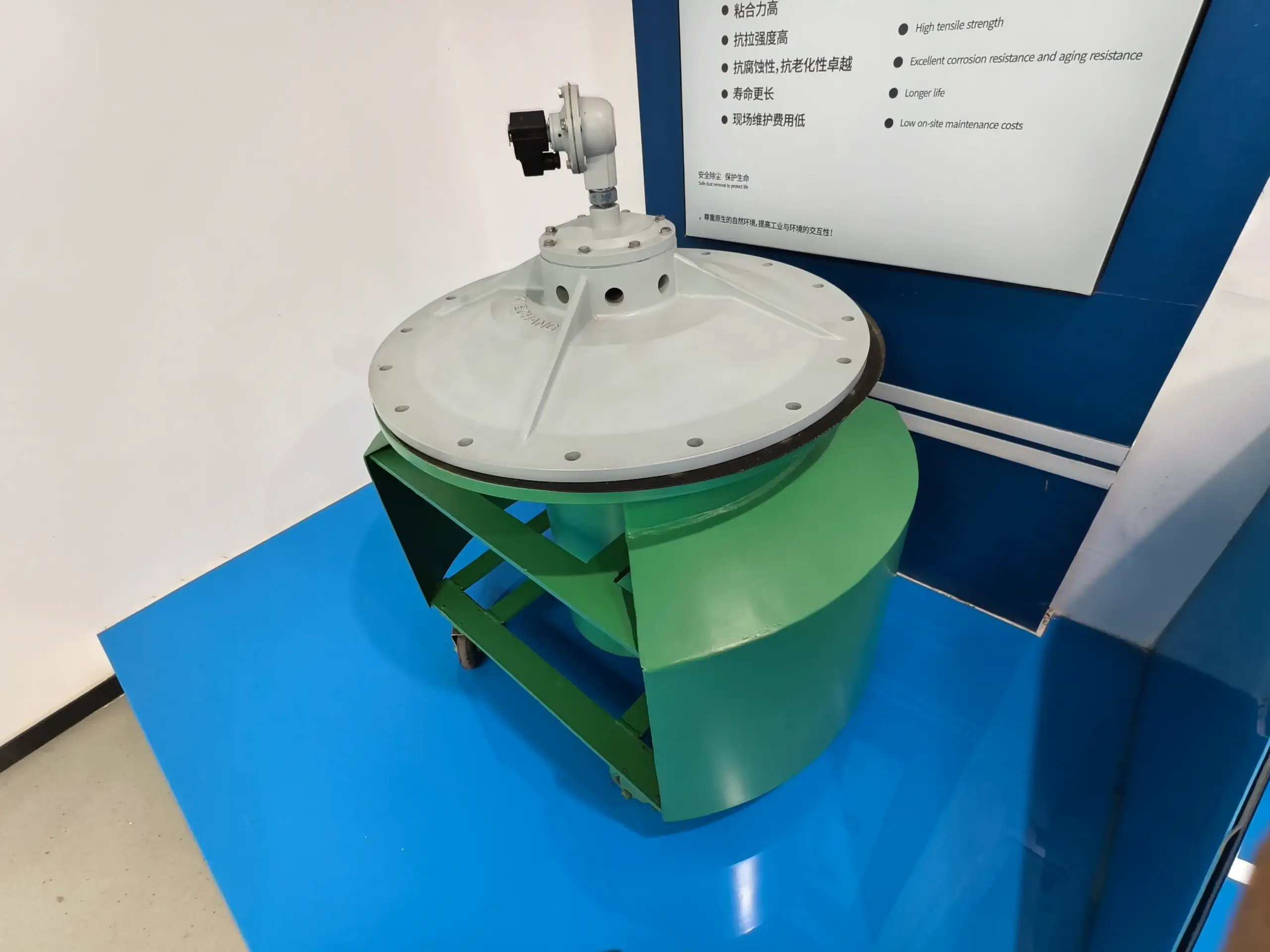

ติดตั้งพัลส์วาล์วขนาดใหญ่แรงดันต่ำพิเศษ (8"–16") อย่างไร?
วางแผ่นไดอะแฟรมขนาดใหญ่บนถังลม (ด้านแผ่นอะลูมิเนียมหงายขึ้น) จัดตำแหน่งรูสลักเกลียวให้ตรงกัน สวมสปริงเข้ากับแผ่นรองสปริง ประกอบฝาครอบวาล์วให้ฝังปลายสปริงไว้ด้านใน และขันสลักเกลียวแบบไขว้มุม สำหรับวาล์วขนาด 12"–16" ให้ประกอบตัวปรับต่อและไพล็อตวาล์วโดยพันเทป PTFE เพิ่มด้วย (สังเกตทิศทางการไหลของไพล็อตวาล์ว) จากนั้นทดสอบแรงดันค้างที่ 0.1 MPa
วาล์วแรงดันต่ำพิเศษพัลส์วาล์วขนาดใหญ่วาล์วขนาด 8-16 นิ้ว
จุดเด่น
ข้อดีของพัลส์วาล์วขนาดใหญ่แรงดันต่ำพิเศษ DMY-III ของ Xiechang มีอะไรบ้าง?
DMY-III (8"–16") ใช้แผ่นไดอะแฟรมสามชั้นเพื่อความไวสูง ที่นั่งวาล์วชั้นแรกหล่อเป็นชิ้นเดียวกับถังลมทำให้ความต้านทานภายในต่ำ และใช้แผ่นไดอะแฟรมชั้นที่หนึ่งและสองยี่ห้อ GARLOCK ที่รองรับ 1,000,000 รอบ วาล์วนี้ทำความสะอาดถุงกรองจำนวนมากด้วยแรงดันต่ำและปริมาณลมสูง เหมาะกับแหล่งจ่ายลมแบบโบลเวอร์รูทส์ที่ประหยัดพลังงาน
DMY-IIIวาล์วแรงดันต่ำพิเศษวาล์วขนาดใหญ่
