หน้าแรก / พัลส์เจ็ทวาล์ว / พัลส์วาล์ว Xiechang

DCF-Y - พัลส์วาล์ว Xiechang

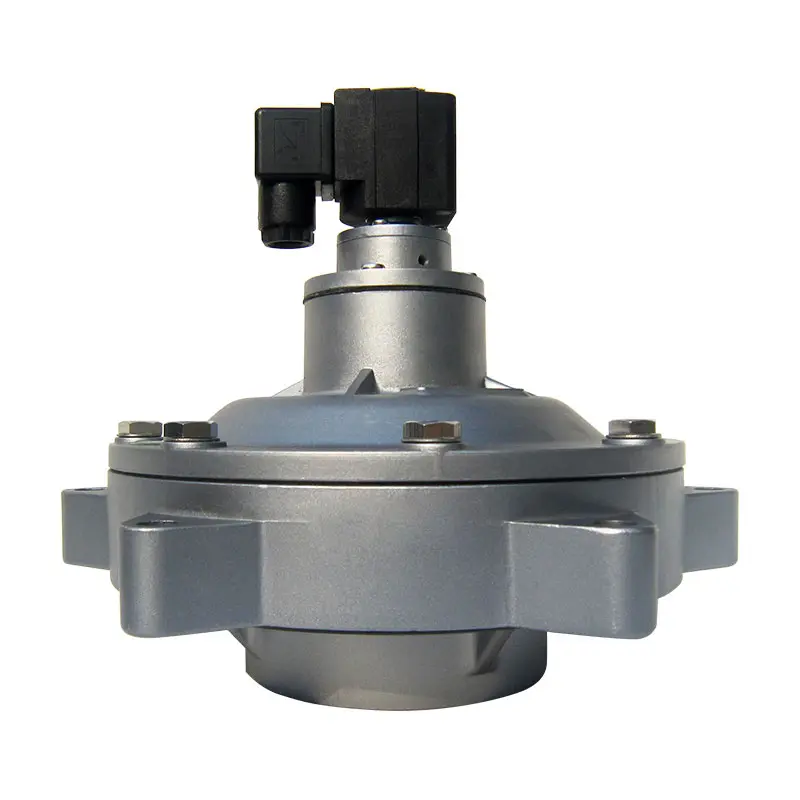

พัลส์วาล์วแบบจุ่ม DCF-Y

ซีรีส์พัลส์วาล์วแบบจุ่มสำหรับการทำความสะอาดถุงกรองของเครื่องดักฝุ่นแบบถุงกรอง ให้อัตราการไหลสูงและตอบสนองรวดเร็ว

ดูรุ่นทั้งหมดขอใบเสนอราคา
พัลส์วาล์วแบบจุ่ม DCF-Y

พารามิเตอร์ทางเทคนิค

ข้อกำหนดการทำงานหลัก.

ซีรีส์DCF-Y
แรงดันใช้งาน0.2-0.6 MPa
ตัวกลางใช้งานอากาศอัดที่สะอาดและแห้ง
แรงดันไฟฟ้าDC24V; เลือกใช้ AC220V / 50Hz ได้
ระดับการป้องกันIP65
อุณหภูมิใช้งาน-20 C ถึง +55 C (มาตรฐาน)
อายุการใช้งานแผ่นไดอะแฟรมประมาณ 1 ล้านรอบภายใต้เงื่อนไขที่กำหนด

รายการรุ่นทั้งหมด

รุ่นในซีรีส์ DCF-Y

0.2-0.6 MPa / IP65 / CE, CCC, RoHS

ประเภทหมายเลขรุ่นขนาดขนาด DNเกรด / หมายเหตุ
แบบจุ่มDCF-Y-251"DN25ไดอะแฟรมเดี่ยว
แบบจุ่มDCF-Y-40S1.5"DN40ไดอะแฟรมคู่
แบบจุ่มDCF-Y-50S2"DN50ไดอะแฟรมคู่
แบบจุ่มDCF-Y-62S2.5"DN65ไดอะแฟรมคู่
แบบจุ่มDCF-Y-76S3"DN80ไดอะแฟรมคู่
แบบจุ่มDCF-Y-102S.B3.5"DN90ไดอะแฟรมคู่
แบบจุ่มDCF-Y-102S4"DN100ไดอะแฟรมคู่

มาตรฐานผลิตภัณฑ์

ข้อมูลจำเพาะของพัลส์วาล์วอุตสาหกรรม

ใบรับรองCE, CCC, RoHS
ผู้ผลิตSuzhou Xiechang Environmental Protection Technology Co., Ltd.
การใช้งานระบบทำความสะอาดแบบพัลส์เจ็ทสำหรับเครื่องดักฝุ่นแบบถุงกรองและระบบดักฝุ่นอุตสาหกรรม

วิดีโอผลิตภัณฑ์

วิดีโอสาธิตและวิดีโอแนะนำการเลือกใช้งานที่เกี่ยวข้อง

ดูทั้งหมด
ตรงตามรุ่น0:43

พัลส์วาล์วสำหรับเครื่องดักฝุ่นอุตสาหกรรม DCF-Y-76S-C Xiechang

ตรงตามรุ่น1:47

การทดสอบการรั่วซึมของอากาศพัลส์วาล์ว DCF-Y-76S

ตรงตามรุ่น0:22

พัลส์วาล์วแบบจุ่ม DCF-Y

ตรงตามซีรีส์0:54

พัลส์วาล์วแบบจุ่ม เทียบกับแบบมุมฉาก: คุณสมบัติหลักและคู่มือการเลือกใช้

ตรงตามซีรีส์1:51

คำแนะนำการติดตั้งพัลส์วาล์วแบบจุ่ม

ตรงตามซีรีส์1:10

คำแนะนำการเลือกพัลส์วาล์วแบบจุ่มสำหรับเครื่องดักฝุ่นอุตสาหกรรม

การรับรองมาตรฐาน

สายผลิตภัณฑ์นี้ได้รับการรับรองจากหน่วยงานอิสระ.

ดูใบรับรองทั้งหมด →
การยืนยัน CE ด้านความสอดคล้อง (EMC) โดย SGS — พัลส์วาล์ว ซีรีส์ DCF🔍 คลิกเพื่อขยาย

การรับรองผลิตภัณฑ์

รุ่นที่ครอบคลุม (19)

DCF-Z-25-E · DCF-Z/Y/ZM-20 · DCF-Z/Y/T/ZM-25 · DCF-Z/Y/T/ZM-40S · DCF-Z/Y/T-50S · DCF-Z/Y-62S · DCF-Z/Y-76S · DCF-Z/Y-102S.B · DCF-Z/Y-102S · DCF-Y-115S · DCF-Z/Y/ZM-20-E · DCF-Z/Y/T/ZM-25-E · DCF-Z/Y/T/ZM-40S-E · DCF-Z/Y/T-50S-E · DCF-Z/Y-62S-E · DCF-Z/Y-76S-E · DCF-Z/Y-102S.B-E · DCF-Z/Y-102S-E · DCF-Y-115S-E

การยืนยัน CE ด้านความสอดคล้อง (EMC) โดย SGS — พัลส์วาล์ว ซีรีส์ DCF

เลขที่ใบรับรองSHEM250300138601HSC
ออกโดยSGS-CSTC Standards Technical Services Co., Ltd.
วันที่ออก2025-03-25
มาตรฐานEN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019
ต้องการไฟล์ PDF ต้นฉบับหรือไม่?
คำประกาศความสอดคล้อง EAC — พัลส์วาล์วโซลินอยด์ (ซีรีส์ DCF / DMY)🔍 คลิกเพื่อขยาย

การรับรองผลิตภัณฑ์

รุ่นที่ครอบคลุม (9)

DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-Z-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-ZM-20/25/40S (incl. -JC/C/D/E) · DCF-T-25S/40S/50S (incl. -JC/C/D/E) · DMY-II-80 (incl. -JC/C/D/E) · DCF-Y-76S/II-00 (incl. -JC/C/D/E) · DCF-YQ-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-YA-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S

คำประกาศความสอดคล้อง EAC — พัลส์วาล์วโซลินอยด์ (ซีรีส์ DCF / DMY)

เลขที่ใบรับรองЕАЭС N RU Д-CN.РА04.В.44367/26
ออกโดยDeclared by OOO 'Center of Metrology and Standardization' (Moscow) as authorized representative; registered in the Eurasian Economic Union conformity register
วันที่ออก2026-05-21
มีผลถึง2031-05-20
มาตรฐานТР ТС 010/2011, ТР ТС 020/2011, ГОСТ 12.2.003-91, ГОСТ 30804.6.2-2013, ГОСТ 30804.6.4-2013, ГОСТ 15150-69, ГОСТ IEC 61000-6-4-2016
ต้องการไฟล์ PDF ต้นฉบับหรือไม่?
หนังสือรับรองความสอดคล้อง CE (EMC) — คอยล์โซลินอยด์ DCF-TZ (UL-CCIC)🔍 คลิกเพื่อขยาย

การรับรองผลิตภัณฑ์

DCF-TZ · DCF-TZ-XQA · DCF-TZ-XQB

หนังสือรับรองความสอดคล้อง CE (EMC) — คอยล์โซลินอยด์ DCF-TZ (UL-CCIC)

เลขที่ใบรับรอง4790933465-S2
ออกโดยUL-CCIC Company Limited
วันที่ออก2023-08-21
มาตรฐานEN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019
ต้องการไฟล์ PDF ต้นฉบับหรือไม่?
การรับรองผลิตภัณฑ์เพื่อสิ่งแวดล้อม CCEP — พัลส์วาล์วโซลินอยด์ DCF🔍 คลิกเพื่อขยาย

การรับรองผลิตภัณฑ์

DCF series

การรับรองผลิตภัณฑ์เพื่อสิ่งแวดล้อม CCEP — พัลส์วาล์วโซลินอยด์ DCF

เลขที่ใบรับรองCCAEPI-EP-2026-039
ออกโดยCCAEPI — China Association of Environmental Protection Industry (Beijing) Certification Center
วันที่ออก2026-01-15
มีผลถึง2029-01-14
มาตรฐานHJ/T 284-2006
ต้องการไฟล์ PDF ต้นฉบับหรือไม่?

แบบทางเทคนิค

ขนาดการติดตั้งของผลิตภัณฑ์นี้.

DCF-Y-102S.B(102*6) · 3.5" · พัลส์วาล์วแบบจุ่ม — แบบติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-Y-102S.B(102*6)

DCF-Y-102S.B(102*6) · 3.5" · พัลส์วาล์วแบบจุ่ม — แบบติดตั้ง

3.5" · flange (gland PG11)

Overall height🔒
Flange thickness27 mm
Neck height🔒
Flange thickness total🔒
Flange diameter innerØ103 mm
Flange diameterØ160 mm

+20 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-Y-76S(โอริงมาตรฐาน) · 3" · พัลส์วาล์วแบบจุ่ม — แบบติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-Y-76S(standard O-ring)

DCF-Y-76S(โอริงมาตรฐาน) · 3" · พัลส์วาล์วแบบจุ่ม — แบบติดตั้ง

3" · flange

Overall height200 mm
Flange thickness🔒
Neck height🔒
Flange thickness total🔒
Flange diameter innerØ89.5 mm
Flange diameterØ160 mm

+14 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-Y-76S(โอริงพิเศษ) · 3" · พัลส์วาล์วแบบจุ่ม — แบบติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-Y-76S(special O-ring)

DCF-Y-76S(โอริงพิเศษ) · 3" · พัลส์วาล์วแบบจุ่ม — แบบติดตั้ง

3" · flange

Overall height200 mm
Flange thickness🔒
Neck height🔒
Flange thickness total🔒
Flange diameter innerØ89.5 mm
Flange diameterØ160 mm

+15 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-ZM-20 · 3/4" · พัลส์วาล์วแบบมุมฉากเกลียวตัวผู้ — แบบติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-ZM-20

DCF-ZM-20 · 3/4" · พัลส์วาล์วแบบมุมฉากเกลียวตัวผู้ — แบบติดตั้ง

3/4" · male/external thread

Overall height🔒
Outlet center height58 mm
Inlet to outlet center38 mm
Inlet port diameterØ27 mm
Inlet bore🔒
Inlet depth🔒

+6 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-YQ-102S(โอริงมาตรฐาน) · 4" · พัลส์วาล์วแบบจุ่มทรงกะทัดรัด/ตัดขอบ — แบบติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-YQ-102S(standard O-ring)

DCF-YQ-102S(โอริงมาตรฐาน) · 4" · พัลส์วาล์วแบบจุ่มทรงกะทัดรัด/ตัดขอบ — แบบติดตั้ง

4" · flange

Bolt circle diameterØ205 mm
Body diameterØ224 mm
Top view width209 mm
Bolt hole diameter🔒
Bolt hole count🔒
Flange thickness🔒

+18 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-YQ-76S(โอริงมาตรฐาน) · 3" · พัลส์วาล์วแบบจุ่มทรงกะทัดรัด/ตัดขอบ — แบบติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-YQ-76S(standard O-ring)

DCF-YQ-76S(โอริงมาตรฐาน) · 3" · พัลส์วาล์วแบบจุ่มทรงกะทัดรัด/ตัดขอบ — แบบติดตั้ง

3" · flange (gland PG11)

Overall height203 mm
Neckto base41 mm
Flange thickness total🔒
Flange diameter innerØ94 mm
Flange diameter🔒
Flange outer diameter🔒

+19 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

DCF-YQ-76S(โอริงพิเศษ) · 3" · พัลส์วาล์วแบบจุ่ม (ทรงกะทัดรัด) — แบบติดตั้ง🔒 สอบถามเพื่อรับข้อมูลขนาด

DCF-YQ-76S(special O-ring)

DCF-YQ-76S(โอริงพิเศษ) · 3" · พัลส์วาล์วแบบจุ่ม (ทรงกะทัดรัด) — แบบติดตั้ง

3" · flange

Overall height🔒
Flange outer diameter🔒
Bolt circle diameter🔒
Port diameterØ94 mm
Inlet height36 mm
Seat face height41 mm

+8 ขนาดเพิ่มเติม

🔒 สอบถามเพื่อรับขนาดที่ซ่อนไว้

คลังความรู้

คำตอบเชิงปฏิบัติสำหรับผลิตภัณฑ์นี้

ดูทั้งหมด
ข้อมูลจำเพาะ

พารามิเตอร์ทางเทคนิคของพัลส์วาล์วแม่เหล็กไฟฟ้าแบบจุ่ม Xiechang DCF-Y ทุกขนาดมีอะไรบ้าง?

พัลส์วาล์วแบบจุ่ม DCF-Y ครอบคลุมขนาด 1"–4" (DCF-Y-25 ถึง DCF-Y-102S) ทุกขนาดใช้แรงดันใช้งาน 0.2–0.6 MPa แรงดันเป่าที่แนะนำ 0.3–0.4 MPa และความกว้างพัลส์ 80–150 ms ความจุถังลมอยู่ระหว่าง 45–70 L (1") ถึง 600–1000 L (4") และพื้นที่กรองที่รองรับตั้งแต่ 6–10 m² (1") ถึง 100–120 m² (4")

พัลส์วาล์วแบบจุ่มพัลส์วาล์วชนิดจุ่มDCF-Y
ข้อมูลจำเพาะ

โอริงและขนาดรูท่อพ่นลมที่ใช้ในพัลส์วาล์วแบบจุ่มของ Xiechang และ Watson มีขนาดใดบ้าง?

วาล์วแบบจุ่มแต่ละขนาดใช้โอริงใหญ่และโอริงเล็กอย่างละหนึ่งวง พร้อมรูท่อพ่นลมที่จับคู่กัน เช่น 1" (Y-25): โอริงใหญ่ Φ67×5.3 โอริงเล็ก Φ30×2.65 รูท่อ G1"; 4" (Y-102S): โอริงใหญ่ Φ195×7.5 โอริงเล็ก Φ112×5.3 รูท่อ Φ113 วาล์วแบบจุ่มของ Xiechang (DCF-Y) และ Watson (WY) ใช้ตารางเดียวกัน

โอริงการเลือกโอริงโอริงวาล์วแบบจุ่ม
